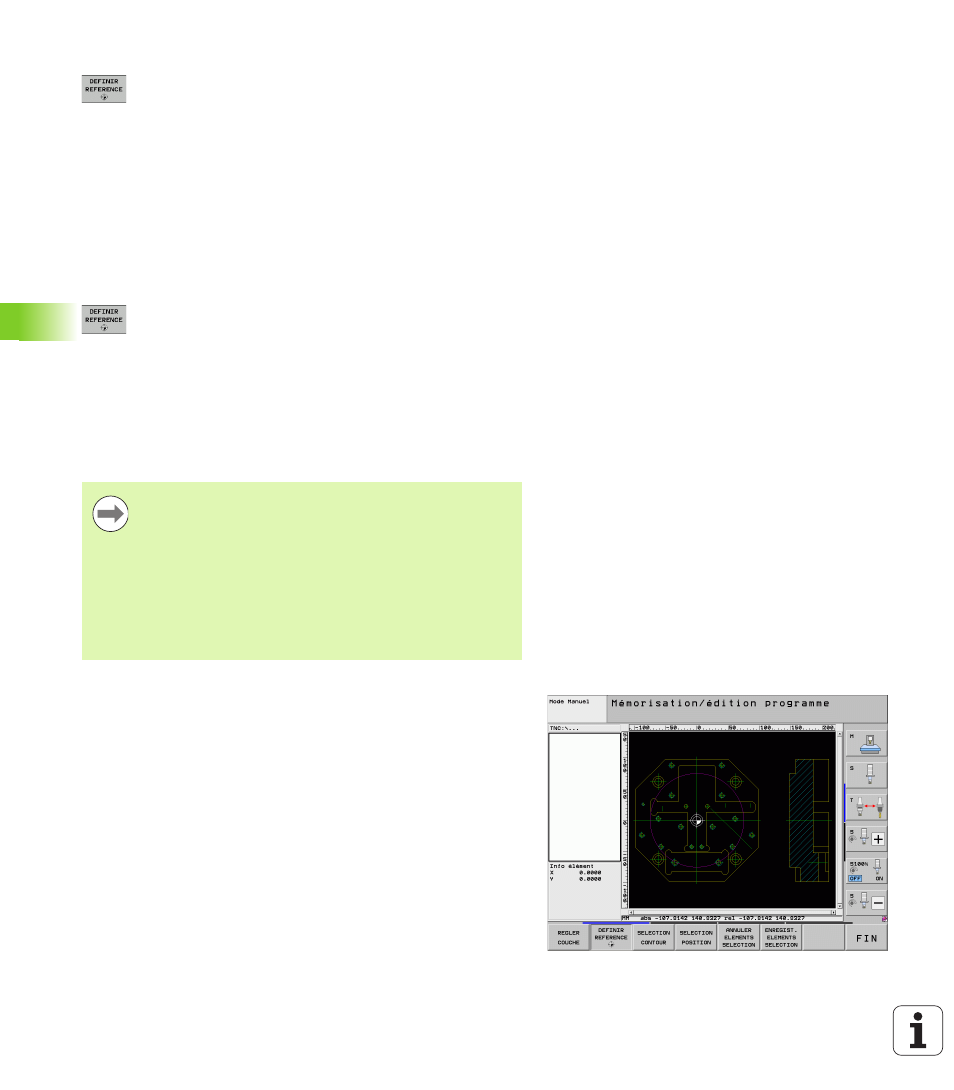

266 Programmation : importation de données issues de fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Sélectionner le point d'origine sur un seul élément
U Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquez sur
l'élément sur lequel vous voulez définir le point
d'origine : la TNC affiche avec une étoile les points
d'origine possibles situés sur l'élément sélectionné
U Cliquer sur l'étoile correspondant au point d'origine à
sélectionner : la TNC affiche le symbole du point
d'origine à l'endroit sélectionné. Si l'élément
sélectionné est trop petit, utiliser si nécessaire la
fonction zoom
Sélectionner comme point d'origine le point d'intersection de
deux éléments
U Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquer sur le
premier élément (droite, cercle entier ou arc de
cercle) : la TNC affiche avec une étoile les points
d'origine possibles situés sur l'élément sélectionné
U Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle) : la TNC affiche le symbole du point d'origine
sur le point d'intersection
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran la distance entre le point
d'origine sélectionné et le point zéro du dessin.
La TNC calcule également le point d'intersection de 2
éléments lorsque celui-ci est situé dans le prolongement
d'un élément.
Si la TNC doit calculer plusieurs points d'intersection, elle
sélectionne alors le point d'intersection le plus proche de
l'endroit où l'on a cliqué avec la souris sur le deuxième
élément.
Si la TNC ne peut pas calculer de point d'intersection, elle
annule dans ce cas un élément qui est déjà sélectionné.
