240 Programmation : Programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair

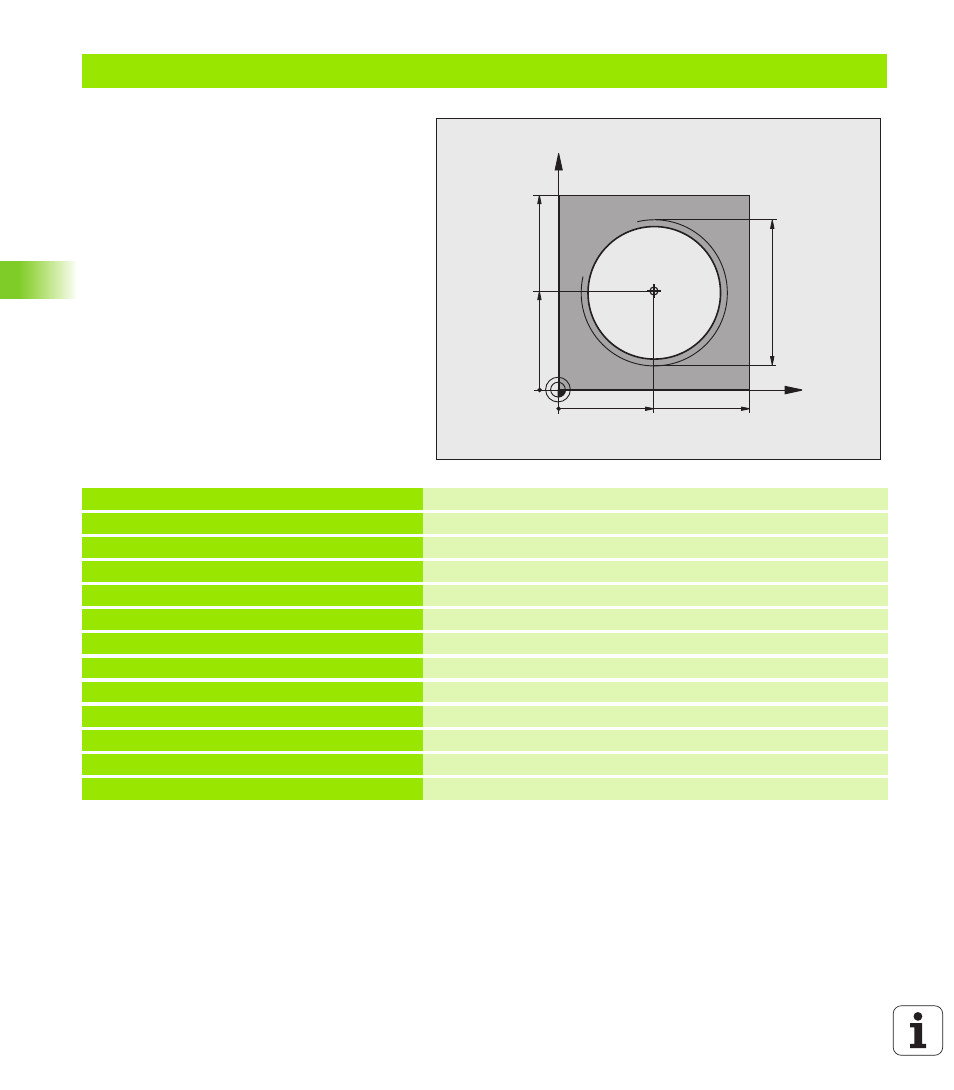

es Exemple : trajectoire hélicoïdale
0 BEGIN PGM HELICE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400 Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 L X+50 Y+50 R0 FMAX Prépositionner l’outil
6 CC Valider comme pôle la dernière position programmée
7 L Z-12,75 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Aborder le contour sur un cercle avec raccordement tangentiel
9 CP IPA+3240 IZ+13.5 DR+ F200 Exécuter l'hélice
10 DEP CT CCA180 R+2 Quitter le contour sur un cercle avec raccordement tangentiel
11 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
12 END PGM HELICE MM
X
Y
50
50
CC
100
100
M64 x 1,5
