460 Programmation: Usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option-de logiciel 1)
Paramètres d'introduction

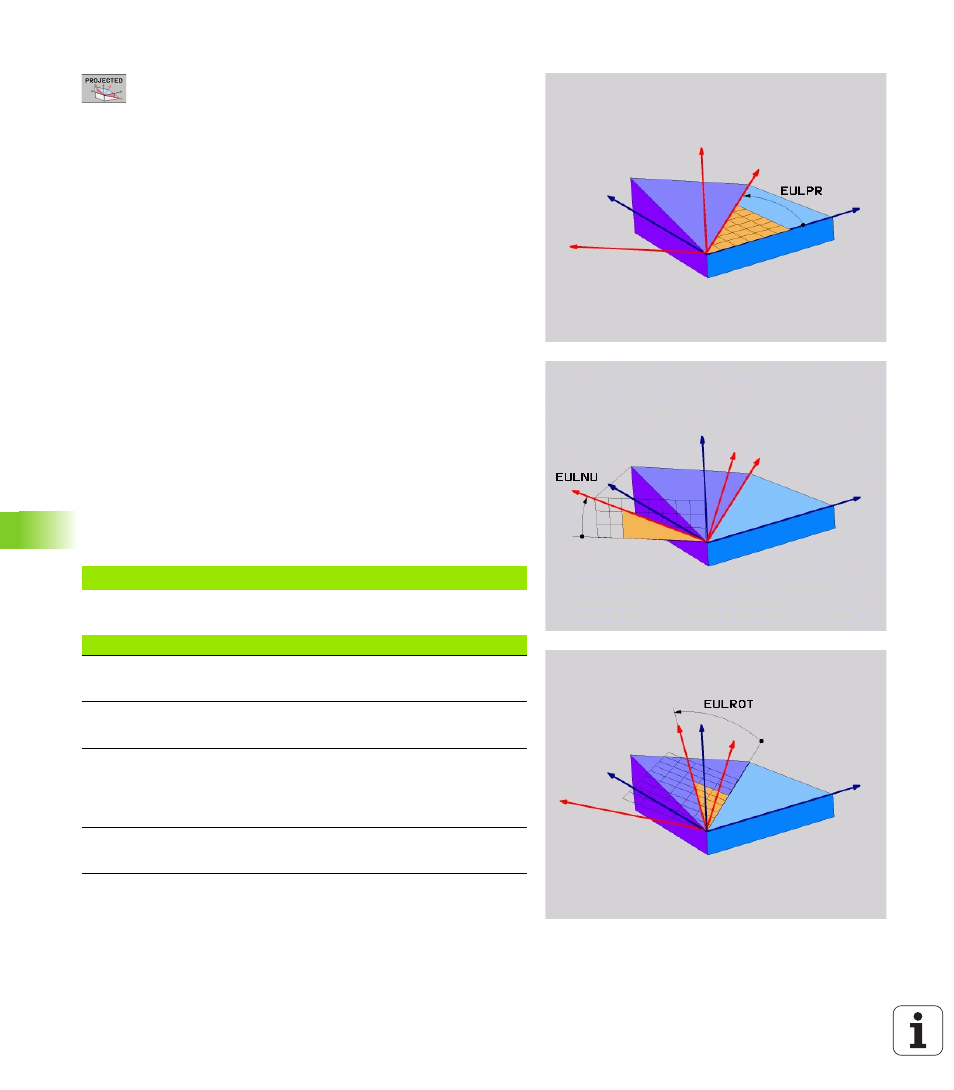

U Angle rot. Plan coord. princip.? : angle de rotation
EULPR autour de l'axe Z (voir figure en haut à droite)
Remarque:
„ Plage d'introduction: -180.0000° à 180.0000°
„ L'axe 0° est l'axe X
U Angle d’inclinaison axe d’outil? : angle
d'inclinaison EULNUT du système de coordonnées
autour de l'axe X ayant subi une rotation de la valeur
de l'angle de précession (voir figure de droite, au
centre). Remarque:
„ Plage d'introduction: 0° à 180.0000°
„ L'axe 0° est l'axe Z
U Angle ROT du plan incliné? : Rotation EULROT du
système de coordonnées incliné autour de l'axe Z
incliné (correspond à une rotation avec le cycle 10
ROTATION). Avec l'angle de rotation, vous pouvez
définir de manière simple la direction de l'axe X dans
le plan d'usinage incliné (voir figure en bas et à droite).
Remarque:
„ Plage d'introduction: 0° à 360.0000°
„ L'axe 0° est l'axe X
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 468)
Séquence CN
Abréviations utilisées
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abréviation Signification
EULER Mathématicien suisse ayant défini les angles dits
d'Euler
EULPR Angle de Précession: Angle décrivant la rotation
du système de coordonnées autour de l'axe Z
EULNU Angle de Nutation: Angle décrivant la rotation du
système de coordonnées autour de l'axe X qui a
subi une rotation de la valeur de l'angle de
précession
EULROT Angle de Rotation: Angle décrivant la rotation du
plan d'usinage incliné autour de l'axe incliné Z
