iTNC 530 HEIDENHAIN 473
12.3 Usinag
e incliné a
v
e
c TCPM dans le plan incliné

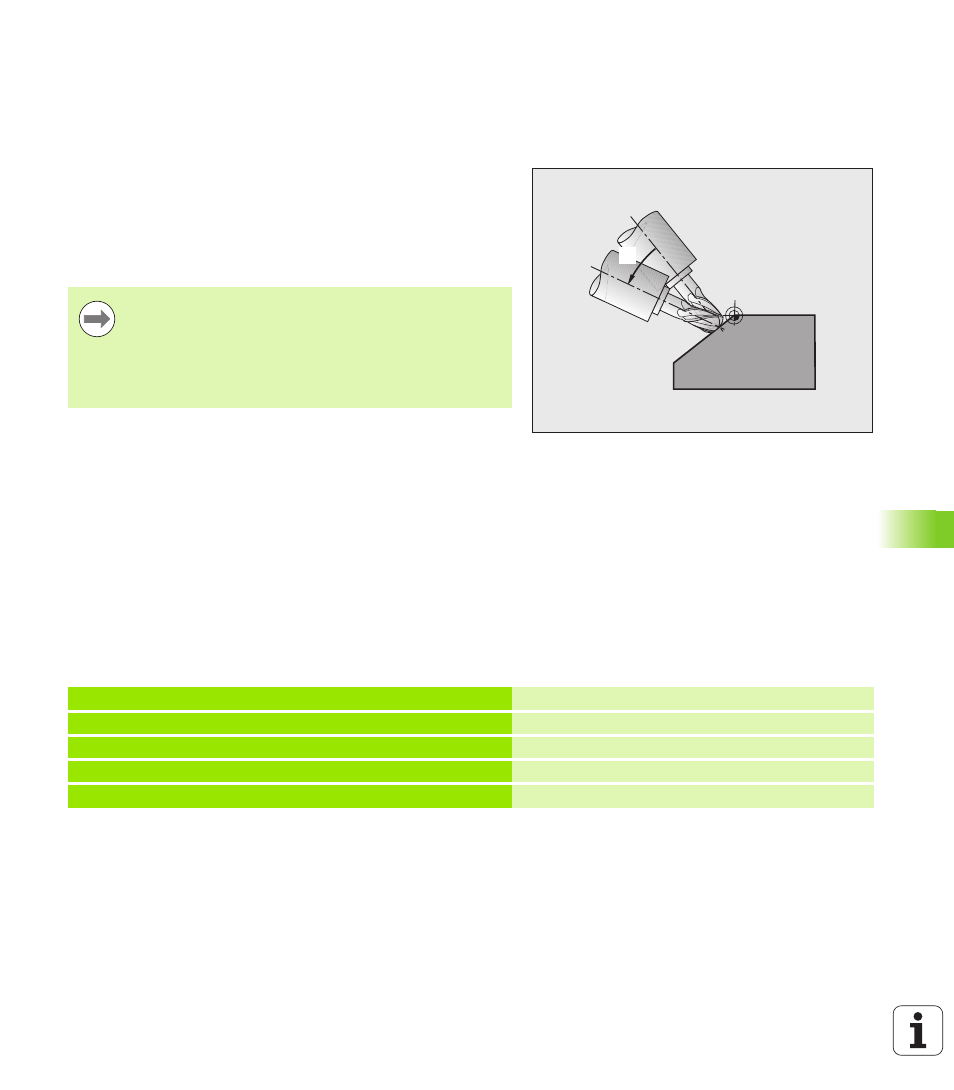

12.3 Usinage incliné avec TCPM
dans le plan incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné avec TCPM dans un plan
d'usinage incliné. Pour cela, vous disposez de deux définitions
possibles :
„ Fraisage incliné par déplacement incrémental d'un axe rotatif
„ Fraisage incliné au moyen de vecteurs normaux
Fraisage incliné par déplacement incrémental
d'un axe rotatif
U Dégager l'outil
U Activer M128
U Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
Exemples de séquences CN:
IB
Le fraisage incliné avec TCPM dans le plan incliné ne
fonctionne qu'avec des fraises hémisphériques.
Sur les têtes/tables pivotantes à 45°, vous pouvez
également définir l'angle d'inclinaison comme angle dans
l'espace. Utilisez pour cela FUNCTION TCPM (voir
„FUNCTION TCPM (logiciel option 2)” à la page 475).
...
12 L Z+50 R0 FMAX M128 Positionnement à hauteur de sécurité, activer M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000 Définir la fonction PLANE et l'activer
14 L IB-17 F1000 Régler l'angle d'inclinaison
... Définir l'usinage dans le plan incliné
