Digitalisation

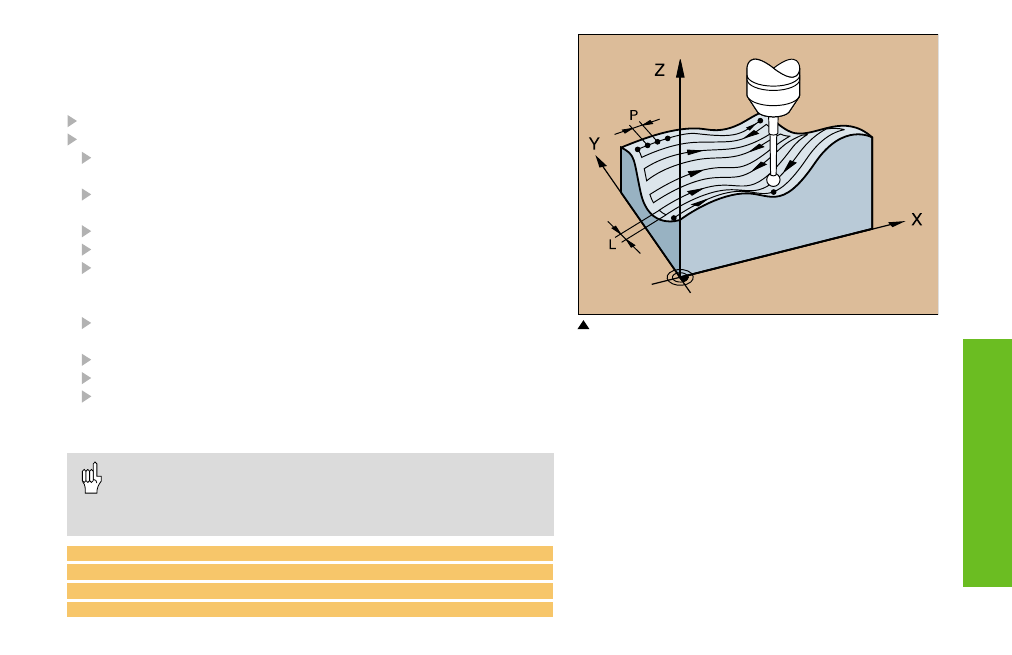

P: DIST. POINTS= Distance entre points
L: DIST. LIGNES = Distance entre lignes
Cycle de digitalisation MEANDRES (16)
Le cycle 16 MEANDRES permet de digitaliser une forme 3D
sous
forme de méandres.
Définir le cycle 5 ZONE ou 15 ZONE
PALPAGE: sélectionner le cycle 6 MEANDRES
Sens des lignes: palpeur dans le sens positif de l'axe, partant
du 1er point du contour
Angle de palpage: sens de déplacement du système de palpage
par rapport au send des lignes
Avance F: avance de digitalisation max.
Avance min.: avance de digitalisation sur la première ligne
Reduction d'avance aux contours: distance des contours à forte
pente à laquelle la TNC commence à réduire l'avance de
digitalisation
Dist. min. entre lignes: déport min. du palpeur aux limites de la
zone pour les éléments de contour à forte pente
Dist. entre lignes: déport du palpeur aux limites de zone
Distance max. entre points
Tolérance: la TNC inhibe la mémorisation de points tant que la
distance par rapport à une droite (définie par les deux derniers
points) est inférieure à la tolérance
• La valeur pour distance entre lignes et distance max. entre
points ne doit pas excéder 20 mm!
• Définir le sens des lignes pour essayer de palper
perpendiculairement!
7 PALPAGE 16.0 MEANDRES
8 PALPAGE 16.1 SENS X ANGLE: +0
9 PALPAGE 16.2 F1500 FMIN 500 DIST. 0.5
DIST.MIN.L.:0.2 DIST.L.:0.5 DIST.PTS:0.5 TOL:0.1
