47
Cycles
de
création
de
trous
et
de
filets

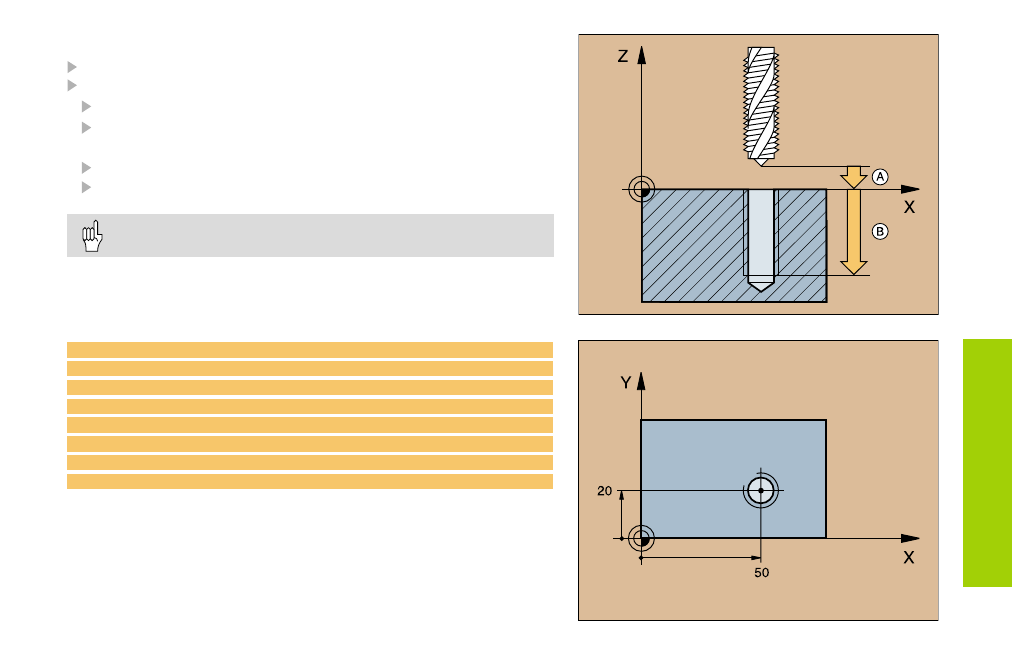

TARAUDAGE (2) avec mandrin de compensation
Changer le mandrin de compensation linéaire
CYCL DEF: sélectionner le cycle 2 TARAUDAGE
Distance d'approche: A
Profondeur de perçage: longueur du filet = distance entre
la surface de la pièce et la fin du filet: B
Temporisation en secondes: entre 0 et 0,5 seconde
Avance F = Vitesse de rotation broche S x pas de vis P
Pour le taraudage à droite, la broche est activée avec M3
et pour le taraudage à gauche, avec M4!
25 CYCL DEF 2.0 TARAUDAGE
26 CYCL DEF 2.1 DIST. 3
27 CYCL DEF 2.2 PROF. -20
28 CYCL DEF 2.3 TEMP. 0.4
29 CYCL DEF 2.4 F100
30 L Z+100 R0 FMAX M6
31 L X+50 Y+20 FMAX M3
32 L Z+3 FMAX M99
