74
Cycles
SL
CORPS D'UN CYLINDRE (28)
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844)!

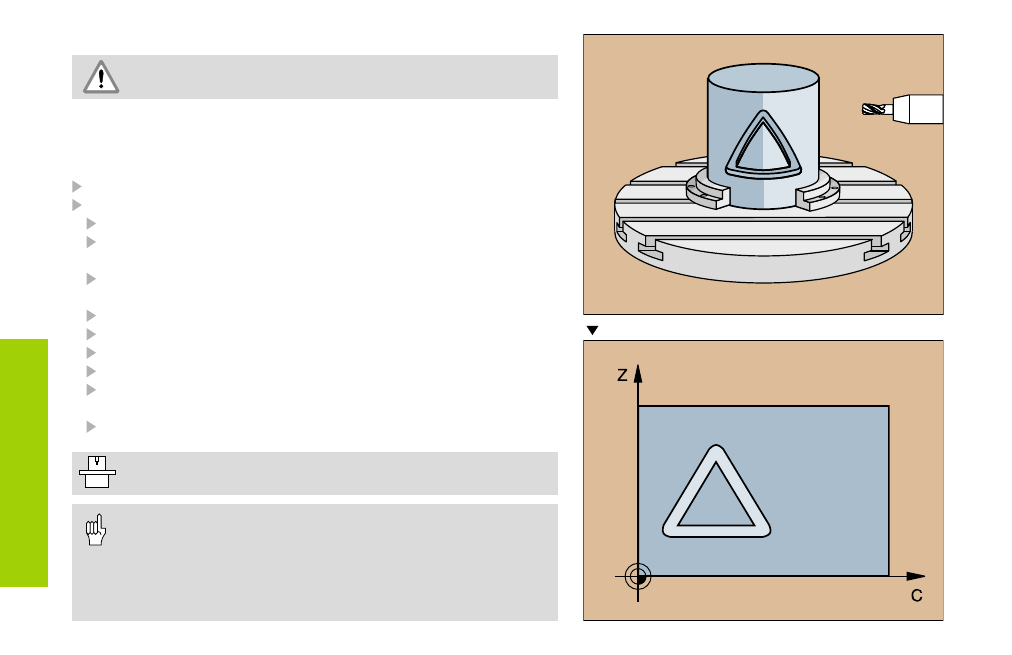

Grâce au cycle 28 CORPS D'UN CYLINDRE, une rainure définie
préalablement sur le déroulé du cylindre peut être transposée sur le
corps d'un cylindre, sans distorsion des parois latérales.
Définir contour dans sous-programme et avec cycle 14 CONTOUR
CYCL DEF: sélectionner le cycle 28 CORPS D'UN CYLINDRE
Profondeur de fraisage Q1
Surépaisseur latérale Q3: surépaisseur de finition
(introduire Q3>0 ou Q3<0)
Distance d'approche Q6: distance entre l'outil et la surfacede la
pièce
Profondeur de passe Q10
Avance lors de la plongée en profondeur Q11
Avance fraisage Q12
Rayon du cylindre Q16: rayon du cylindre
Unité de mesure? Degré=0 mm/pouce=1 Q17: coordonnées
dans le sous-programme en degrés ou en mm
Largeur de la rainure Q20
• La machine et la TNC doivent avoir être préparées par le
constructeur pour le cycle CORPS D'UN CYLINDRE!
• Le bridage de l'outil doit être centré!
• L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
• Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
• Le sous-programme peut contenir jusqu'à 128 segments de
droite!
Déroulé
