78
Cycles
conversion
coordonnées
Cycles conversion coordonnées

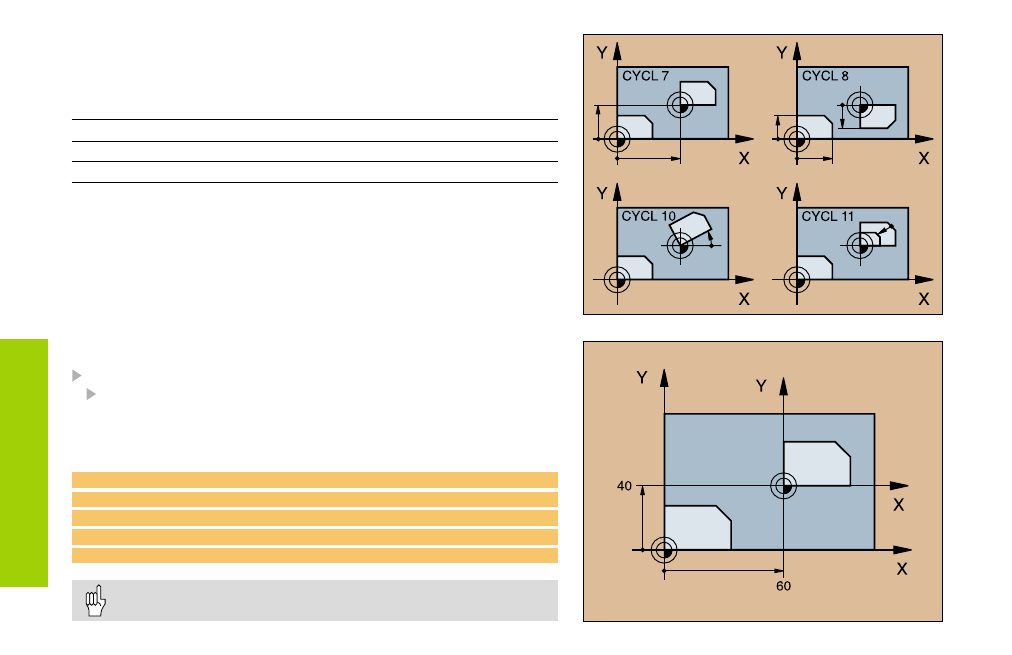

Grâce à ces cycles, les contours peuvent faire l'objet de:
• décalage
Cycle 7 POINT ZERO
• réflexion Cycle 8 IMAGE MIROIR
• rotation (dans le plan) Cycle 10 ROTATION
• inclinaison du plan d'usinage Cycle 19 PLAN D'USINAGE
• agrandissement/réduction Cycle 11 FACTEUR ECHELLE
Cycle 26 FACT. ECH. SPECIFIQUE DE L'AXE
Les cycles pour la conversion du système de coordonnées sont actifs
dès qu'ils ont été définis et jusqu'à ce qu'ils soient annulés ou redé-
finis. Le contour initial doit être défini dans un sous-programme. Les
valeurs sont introduites, soit en valeur absolue, soit en valeur incré-
mentale.
DECALAGE DU POINT ZERO (7)
CYCL DEF: sélectionner le cycle 7 DECALAGE DU POINT ZERO
Introduire les coordonnées du nouveau point zéro ou le numéro
du point zéro pris dans le tableau de points zéro
Annulation du décalage de point zéro: nouvelle définition du cycle avec
valeurs d'introduction 0
9 CALL LBL1
Appeler le sous-programme d'usinage
10 CYCL DEF 7.0 POINT ZERO
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1
Appeler le sous-programme d'usinage
Exécuter un décalage de point zéro avant toute autre
conversion du système de coordonnées!
