54
Cycles
de
création
de
trous
et
de
filets

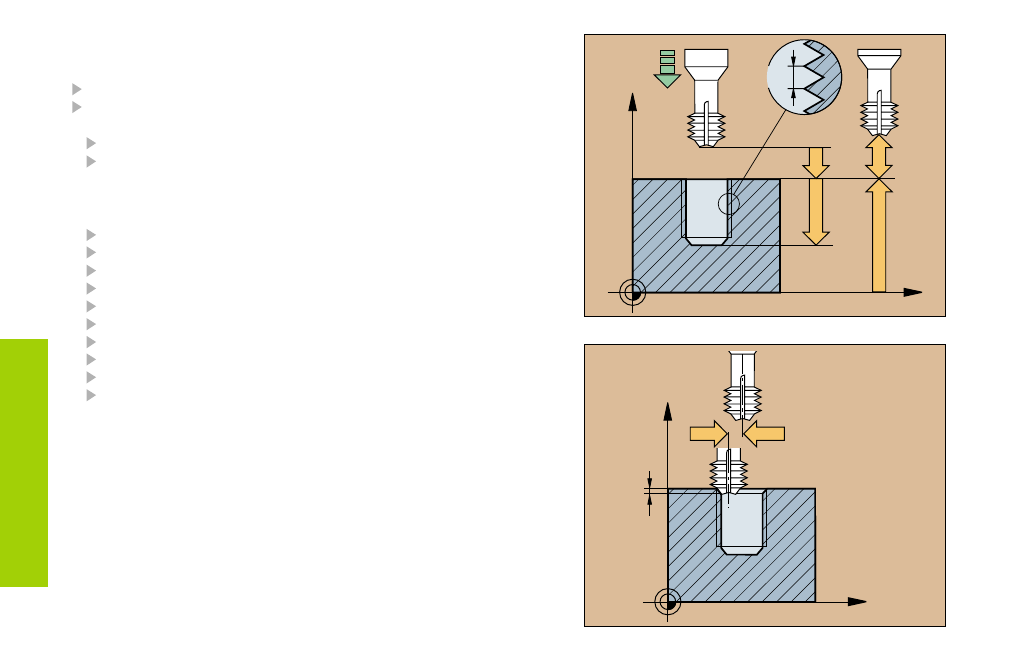

FRAISAGE HELICOÏDAL DE FILETS AVEC
PERCAGE (265)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 265 FRAISAGE HELICOÏDAL DE
FILETS AVEC PERCAGE
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet:
• filet à droite: +
• filet à gauche: –
Profondeur de filet: distance surface de la pièce – fin du filet: Q201
Avance de prépositionnement: Q253
Profondeur de plongée frontale: Q358
Décalage plongée frontale: Q359
Procédure de plongée: Q360
Distance d'approche: Q200
Coord. surface pièce: Q203
2ème distance d'approche: Q204
Avance de plongée: Q254
Avance de fraisage: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
