Principes
de
base
Coordonnées polaires

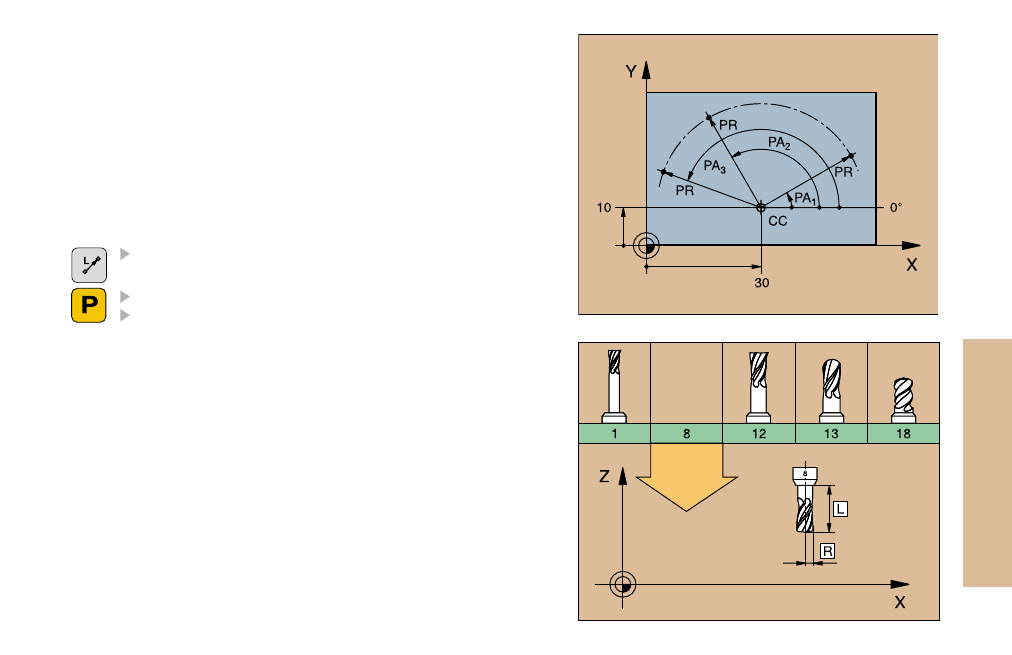

Les cotes en coordonnées polaires se réfèrent au pôle CC.
Dans le plan d'usinage, une position est définie par
• le rayon polaire PR = distance entre la position et le pôle CC
• l'angle polaire PA = angle compris entre l'axe de référence angulaire
et la ligne CC – PR
Cotes incrémentales
Les cotes incrémentales en coordonnées polaires se réfèrent à la
dernière position programmée.
Programmation de coordonnées polaires
Définition d'outils
Données d'outils
Chaque outil est désigné par un numéro d'outil compris entre 1 et 254
ou par un nom d'outil (avec tableaux d'outils seulement).
Introduire les données de l'outil
Les données de l'outil (longueur L et rayon R) peuvent être introduites
• sous la forme d'un tableau d'outils (de manière centrale,
programme TOOL.T)
ou
• directement dans le programme à l'aide des séquences TOOL DEF
(de manière locale).
Sélectionner la fonction de contournage
Appuyer sur la touche P
Répondre aux questions de dialogue
