40
Cycles
de
création
de
trous
et
de
filets

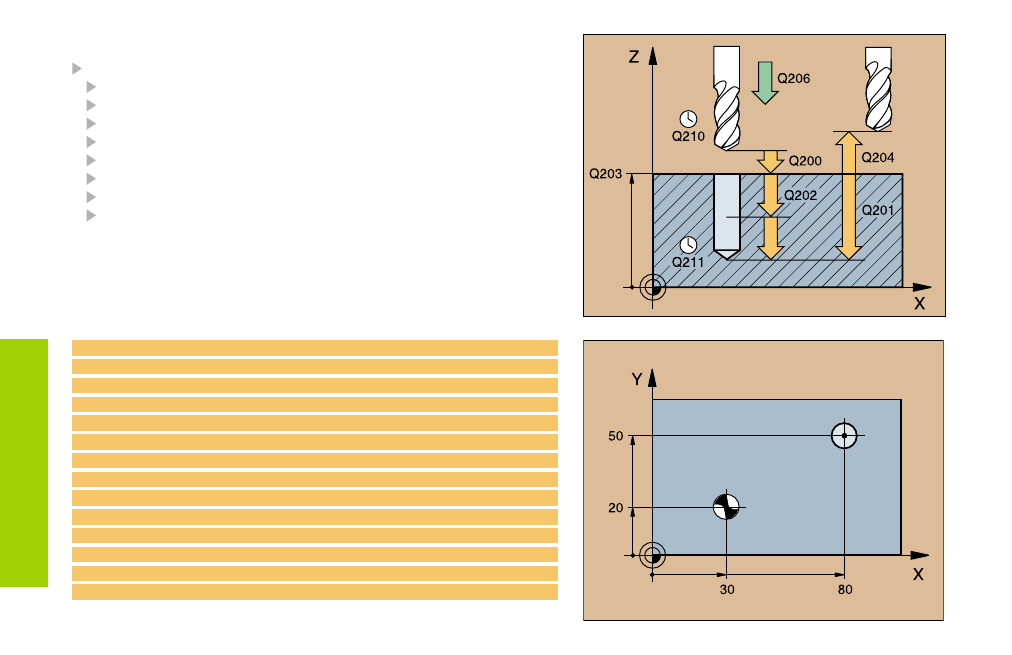

PERCAGE (200)
CYCL DEF: sélectionner le cycle 200 PERCAGE
Distance d'approche: Q200
Profondeur: distance surface pièce – fond du trou: Q201
Avance plongée: Q206
Profondeur de passe: Q202
Temporisation en haut: Q210
Coord. surface de la pièce: Q203
2ème distance d'approche: Q204
Temporisation en bas: Q211
La TNC positionne l'outil automatiquement dans l'axe d'outil. Si la
profondeur est supérieure ou égale à la profondeur de passe, l'outil se
déplace en une seule passe à la profondeur.
11 CYCL DEF 200 PERCAGE
Q200 = 2 ;DISTANCE D'APPROCHE
Q201 = -15 ;PROFONDEUR
Q206 = 250 ;AVANCE PLONGEE PROF.
Q202 = 5 ;PROFONDEUR DE PASSE
Q210 = 0 ;TEMPO. EN HAUT
Q203 = +0 ;COORD. SURFACE PIECE
Q204 = 100 ;2. DIST. D'APPROCHE
Q211 = 0.1 ;TEMPO. EN BAS
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
