50
Cycles
de
création
de
trous
et
de
filets

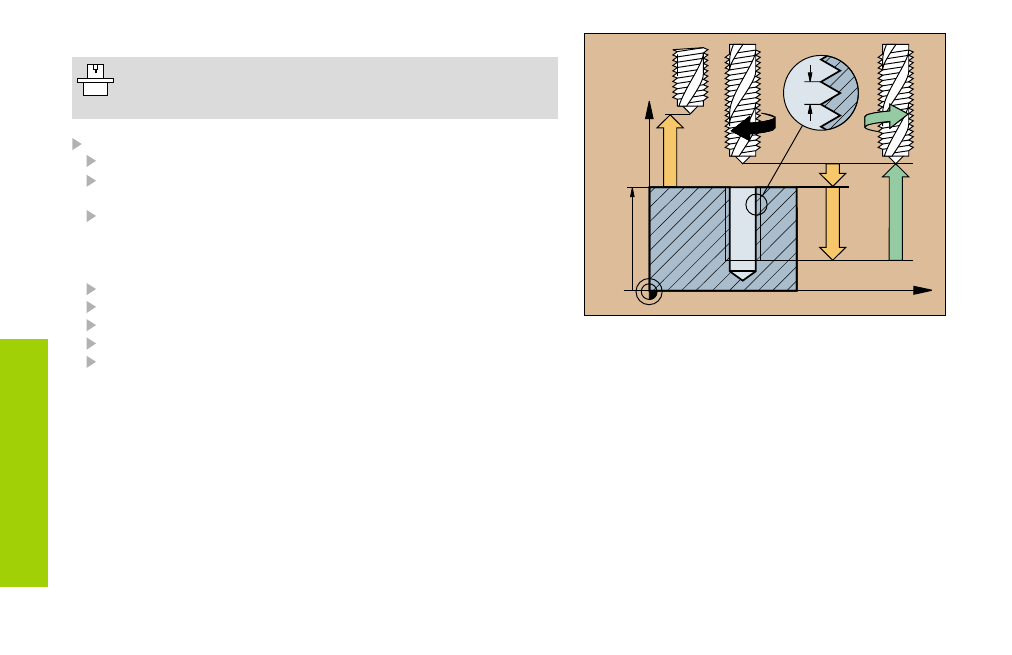

TARAUDAGE BRISE-COPEAUX (209)
• La machine et la TNC doivent avoir été préparées par le
constructeur pour l'utilisation du cycle de taraudage!
• L'usinage est exécuté avec asservissement de la broche!
CYCL DEF: Sélectionner le cycle 209 TARAUDAGE BRISE-COPEAUX
Distance d'approche: Q200
Profondeur de filet: longueur de filet = distance entre la surface
de la pièce et la fin du filet: Q201
Pas de vis: Q239
Le signe détermine le sens du filet:
• filet à droite: +
• filet à gauche: –
Coord. surface pièce: Q203
2ème distance d'approche: Q204
Profondeur de perçage jusqu'au brise-copeaux: Q257
Retrait lors du brise-copeaux: Q256
Angle d'orientation de la broche: Q336
Z
X
Q203
Q204
Q200
Q201
Q239
