56
Poches,
tenons
et
rainures
12 CYCL DEF 4.0 FRAISAGE DE POCHES
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF.-10
15 CYCL DEF 4.3 PASSE 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAYON 10
19 L Z+100 R0 FMAX M6
20 L X+60 Y+35 FMAX M3
21 L Z+2 FMAX M99
Poches, tenons et rainures

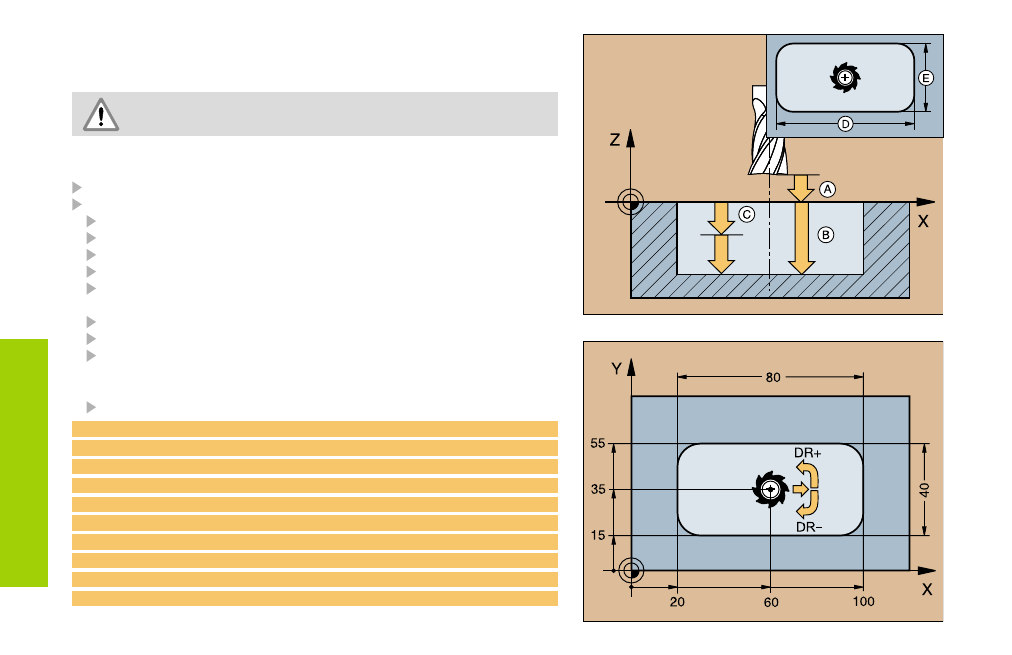

FRAISAGE DE POCHES (4)
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844) ou préperçage au centre de la poche!
La fraise commence par le sens positif de l'axe du grand côté et,
lorsqu'il s'agit de poches carrées, dans le sens positif de l'axe Y.
Prépositionnement au centre de poche avec correction de rayon
R0
CYCL DEF: sélectionner le cycle 4 FRAISAGE DE POCHES
Distance d'approche:
A
Profondeur de fraisage: profondeur de la poche:
B
Profondeur de passe:
C
Avance lors de la plongée en profondeur
1ère longueur latérale: longueur de la poche parallèle au premier axe
principal du plan d'usinage:
D
2ème longueur latérale: largeur de la poche, de signe toujours pos.:
E
Avance
Rotation sens horaire: DR–
Fraisage en avalant avec M3: DR+
Fraisage en opposition avec M3: DR–
Rayon d'arrondi: rayon pour les angles de poche
