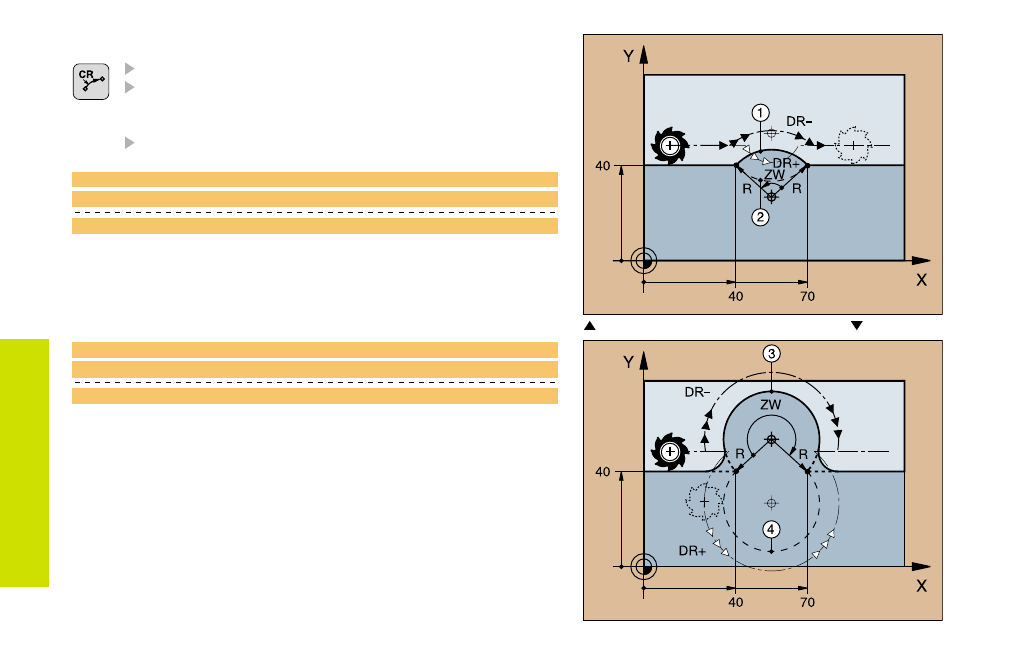

Fonctions de contournage
Arcs
1
et
2
Arcs
3
et
4
10 L X+40 Y+40 RL F200 M3 Point initial arc cercle
11 CR X+70 Y+40 R-20 DR- Arc 3 ou
11 CR X+70 Y+40 R-20 DR+ Arc 4
Trajectoire circulaire CR de rayon déterminé
Coordonées du point final de l'arc de cercle
Rayon R
Grand arc de cercle: ZW > 180, R négatif
Petit arc de cercle: ZW < 180, R positif
Sens de rotation DR
10 L X+40 Y+40 RL F200 M3 Point initial arc cercle
11 CR X+70 Y+40 R+20 DR- Arc
1
ou
11 CR X+70 Y+40 R+20 DR+ Arc
2
