72
Cycles
SL

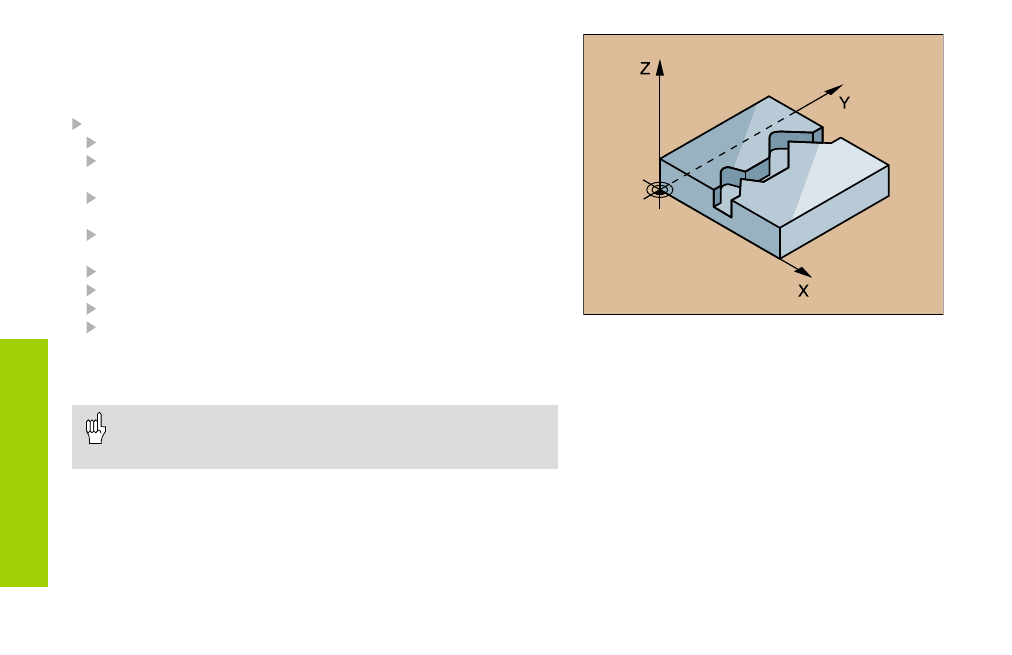

TRACE DE CONTOUR (25)
Ce cycle permet de définir les données de l'usinage d'un contour
ouvert, lui-même défini dans un sous-programme de contour.
CYCL DEF: sélectionner le cycle 25 TRACE DE CONTOUR
Profondeur de fraisage Q1; en incrémental
Surépaisseur laterale Q3: surépasseur de finition dans le plan
d'usinage
Coordonées surface pièce Q5: coordonnées de la surface de la
pièce; en absolu
Hauteur de securité Q7: hauteur où ne peut se produire aucune
collision entre l'outil et la pièce; en absolu
Profondeur de passe Q10; en incrémental
Avance lors de la plongée en profondeur Q11
Avance fraisage Q12
Mode de fraisage? En opposition = –1 Q15
• Fraisage en avalant: Q15 = +1
• Fraisage en opposition: Q15 = –1
• Alternativement, sur plusieurs passes: Q15 = 0
• Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
• Le sous-programme peut contenir jusqu'à 128 segments de
droite!
