HEIDENHAIN MANUALplus 620 83
3.3 Données mac
h
ine

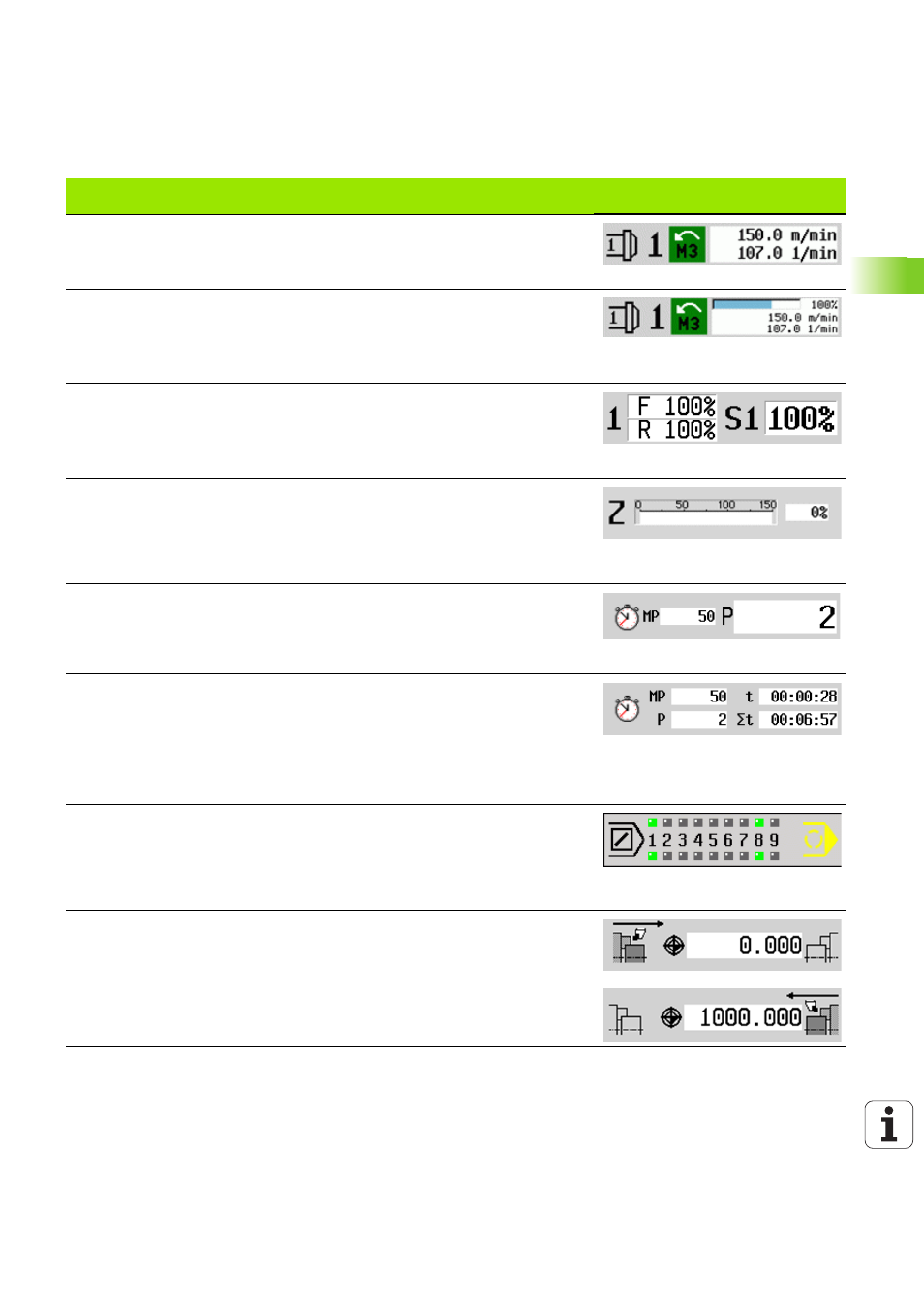

Affichage de la broche avec le numéro, la gamme et l'état de la broche
 champ supérieur : vitesse de rotation programmée
 champ inférieur : vitesse de rotation effective ou orientation broche
Affichage de la broche avec le numéro, la gamme et l'état de la broche
 champ supérieur : réglage du potentiomètre
 champ du milieu : vitesse de rotation programmée
 champ inférieur : vitesse de rotation effective ou orientation broche
Affichage override de la broche active
 F : avance
 R : Avance rapide
 S : broche
Charge des entraînements : charge de l'entraînement en fonction du couple
nominal.
 Entraînements digitaux des axes et de la broche
 entraînements analogiques des axes et de la broche, si configurés par le
constructeur
Compteur de pièces : la nombre de pièces est incrémenté après chaque M30,
M99 ou après une impulsion de comptage programmée M18.
 MP : pré-définition du nombre de pièces
 P : nombre de pièces finies
Compteur de pièces et temps par pièce : le nombre de pièces est incrémenté
après chaque M30, M99 ou après une impulsion de comptage programmée M18.
 MP : pré-définition du nombre de pièces
 P : nombre de pièces finies
 t: le temps d'usinage du programme courant
 Somme t : temps total
Affichage des sections masquables et arrêt conditionnel M01
 Sections masquables définies (liste supérieure) et sections masquables activées
(liste inférieure)
 Paramétrage de M01 : M01 n'est pas exécuté en mode "Déroulement en continu"
(témoin jaune)
Affichage de l'usinage de la face arrière : l'affichage RSM (RSM : Rear Side
Machining) contient les informations relatives à l'usinage de la face arrière.
 Etats RSM
 Décalage d'origine courant de l'axe RSM configuré
Eléments de l'affichage des données-
machine
