HEIDENHAIN SW 54843x-03 - Manuel (Page 337)

HEIDENHAIN MANUALplus 620 339
4.8 Cy
cles de fr
aisag
e
Cont. ICP radial
Sélectionner Fraisage
Sélectionner Contour radial ICP

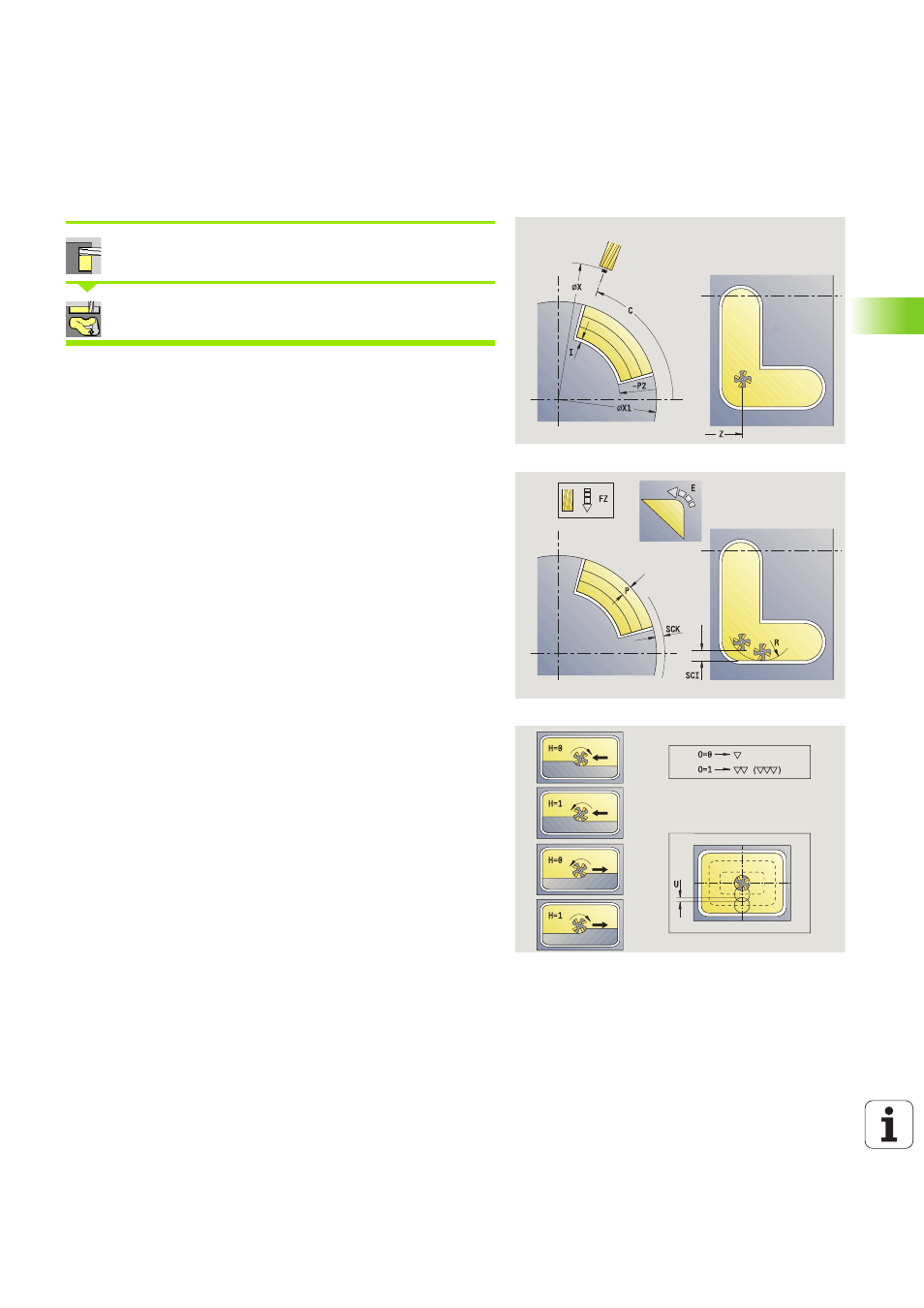

En fonction des paramètres, le cycle fraise un contour ou effectue
l'ébauche/la finition d'une poche sur l'enveloppe.
Paramètres du cycle (première fenêtre de programmation)
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Face supérieure (diamètre) - (par défaut: point de départ X)
P2 Profondeur de fraisage
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
P Prof. de passe (défaut: prof. totale en une seule passe)
FZ Avance de passe (défaut: avance active)
E Avance réduite pour éléments circulaires (défaut: avance
active)
FK Numéro de contour ICP
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
Paramètres du cycle (deuxième fenêtre de programmation)
O
Ebauche ou finition - uniquement pour fraisage de poche
 0: Ebauche
 1: Finition
 2: Ebavurage
H Sens d'usinage
 0: en opposition
 1: en avalant
U Facteur de recouvrement (plage : 0 < U < 1)
 Aucune donnée : fraisage de contour
 U\>0: fraisage de poches – recouvrement
minimal des trajectoires=U*diamètre de la fraise
JK Fraisage de contour (la saisie n'est exploitée que pour le
fraisage de contour)
 0: sur le contour
 1: à l'intérieur du contour
 2: à l'extérieur du contour
