HEIDENHAIN MANUALplus 620 477
5.15 Cont
ours dans le plan YZ

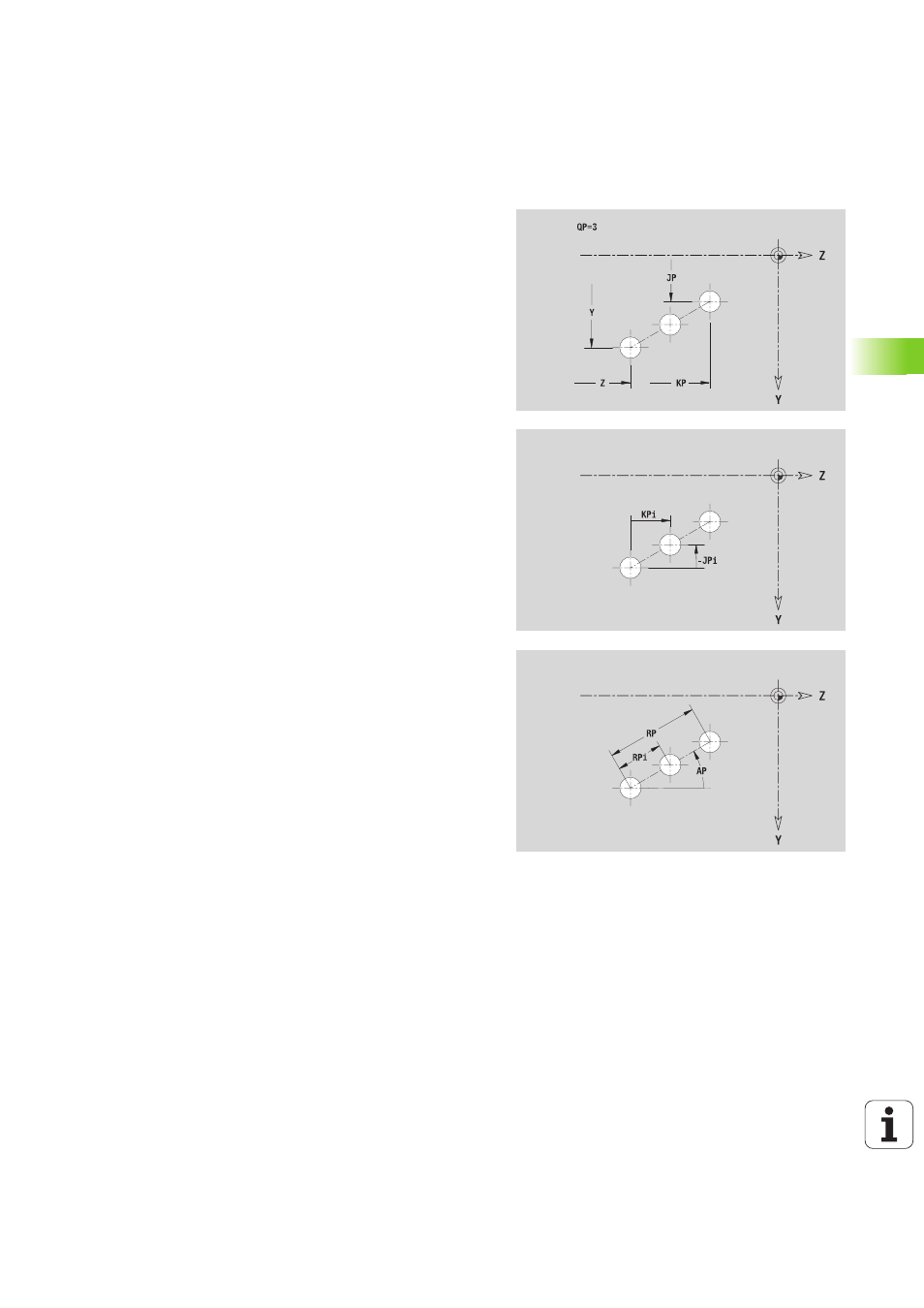

Motif linéaire, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G481 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
Paramètres du motif
Y, Z
1er point du motif
QP Nombre de points du motif
JP, KP Point final du motif (coordonnées cartésiennes)
JPi, KPi Distance entre deux points du motif (dans le sens Y, Z)
AP Position angulaire
RP Longueur totale du motif
RPi Distance entre deux points du motif
Paramètres de la figure/du perçage sélectionné
