Usinage avec surveillance de charge
Au cours de l'exécution du programme, la commande surveille la
charge et la somme des charges pour chaque cycle interpolateur.
Parallèlement à l'usinage, vous pouvez également visualiser les
valeurs de charge actuelles dans un diagramme, et ce pour tous les
axes de la zone active qui sont soumis à surveillance.
Afficher les valeurs de charge : sélectionner le menu Affichage \>
Elément de menu Editer les données de charge. La commande
ouvre alors le formulaire "Définir les données de charge" et affiche les
valeurs déterminées sous forme de diagramme à barres.
Afficher les valeurs de charge actuelles : appuyer sur la softkey
Afficher zone active. La commande affiche alors automatiquement la
zone de surveillance actuelle et indique les valeurs de charge dans le
diagramme à barres.
Notez que vous ne pouvez pas ajuster les valeurs limites
au cours d'un usinage. Paramétrez les valeurs limites
adaptées avant de commencer l'usinage !

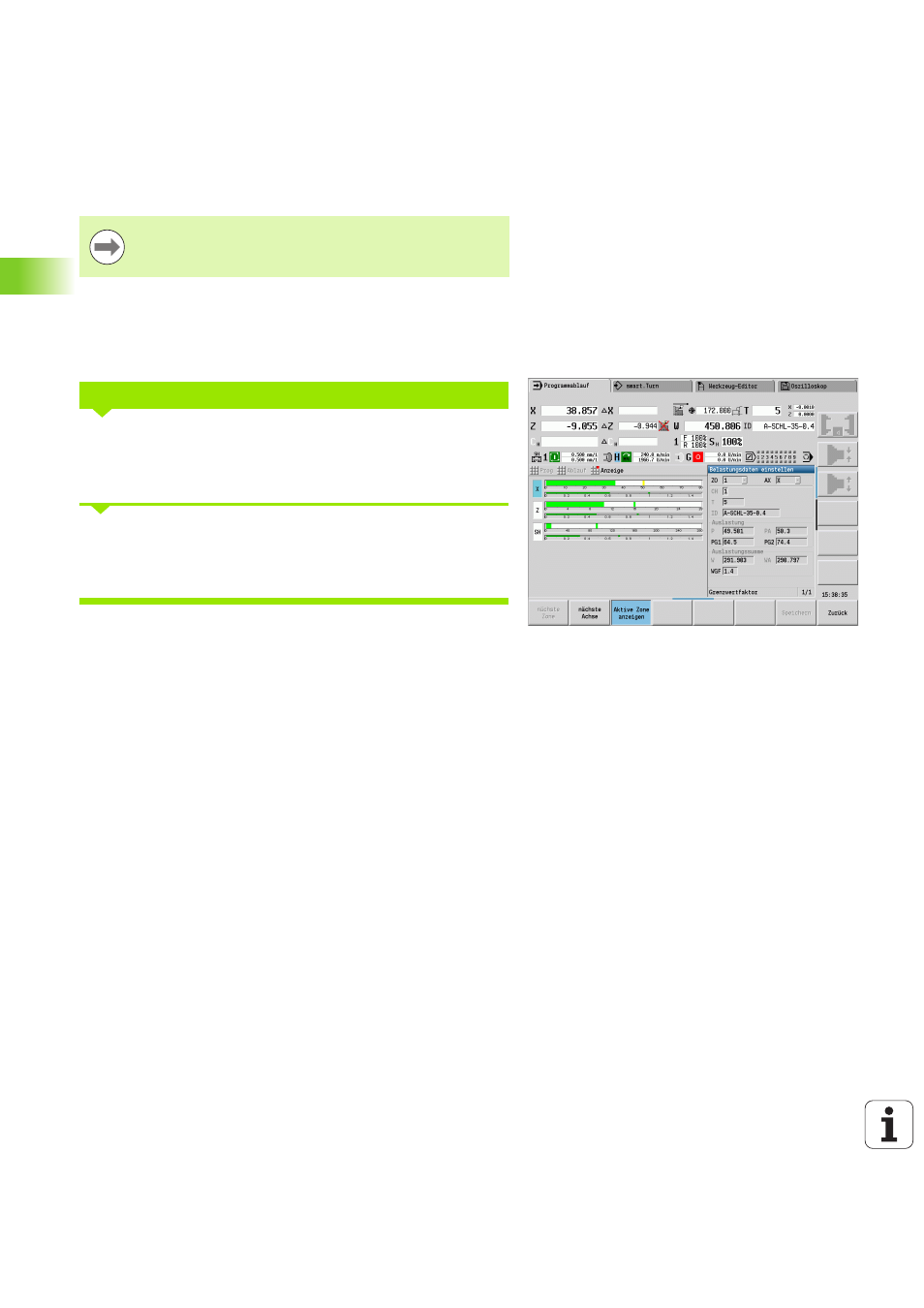

OUVRIR LE DIAGRAMME PENDANT L'USINAGE
Diagramme
Barre large supérieure (affichage en %) :
Vert
Charge actuelle (PA)
Marquages larges supérieurs :
Vert
Valeur maximale actuelle comprise entre 0 et la valeur
limite 1 (P)
Jaune Valeur maximale actuelle comprise entre P et la valeur
limite 1 (PG1)
Rouge Valeur maximale actuelle comprise entre PG1 et la valeur
limite 2 (PG1)
Barre mince inférieure (affichage par rapport à la valeur de référence 1) :
Vert
Somme des charges actuelle (WA)
Jaune Somme des charges actuelle jusqu'à la valeur limite (WGF)
