398 Programmation ICP
5.5 Modifier des cont
ours ICP

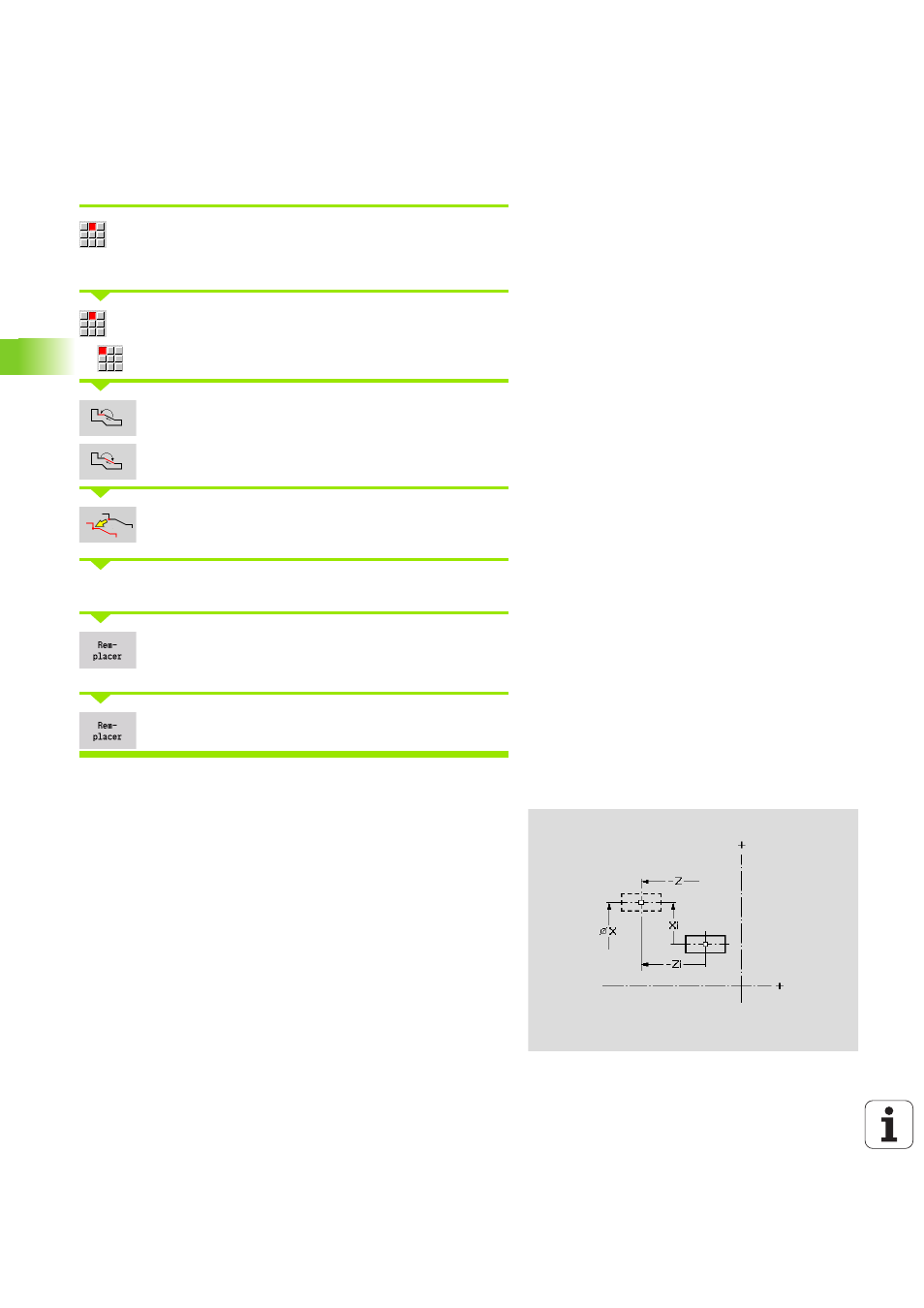

Décaler un contour
Appuyer sur l'élément de menu Manipuler. Le menu
propose des fonctions pour étendre, modifier et
supprimer des contours.
Elément de menu Modifier ...
... Sélectionner l'élément de contour
Sélectionner l'élément de contour à modifier.
Préparer l'élément de contour sélectionné pour le
décalage.
Enregistrer le nouveau „point initial“ de l'élément de référence.
Valider le nouveau „point initial“ (= nouvelle position)
– La MANUALplus affiche le „contour décalé“
Valider le contour à la nouvelle position
Transformations – Décaler
Cette fonction permet de décaler un contour en incrémental ou en
absolu.
Paramètre
X
Point d'arrivée
Z Point d'arrivée
Xi Point d'arrivée, en incrémental
Zi Point d'arrivée, en incrémental
H Original (contours avec l'axe C uniquement)
 0: Supprimer : le contour d'origine est supprimé
 1: Copier : le contour d'origine reste inchangé
ID Nom du contour (contours avec l'axe C uniquement)
