HEIDENHAIN MANUALplus 620 353
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

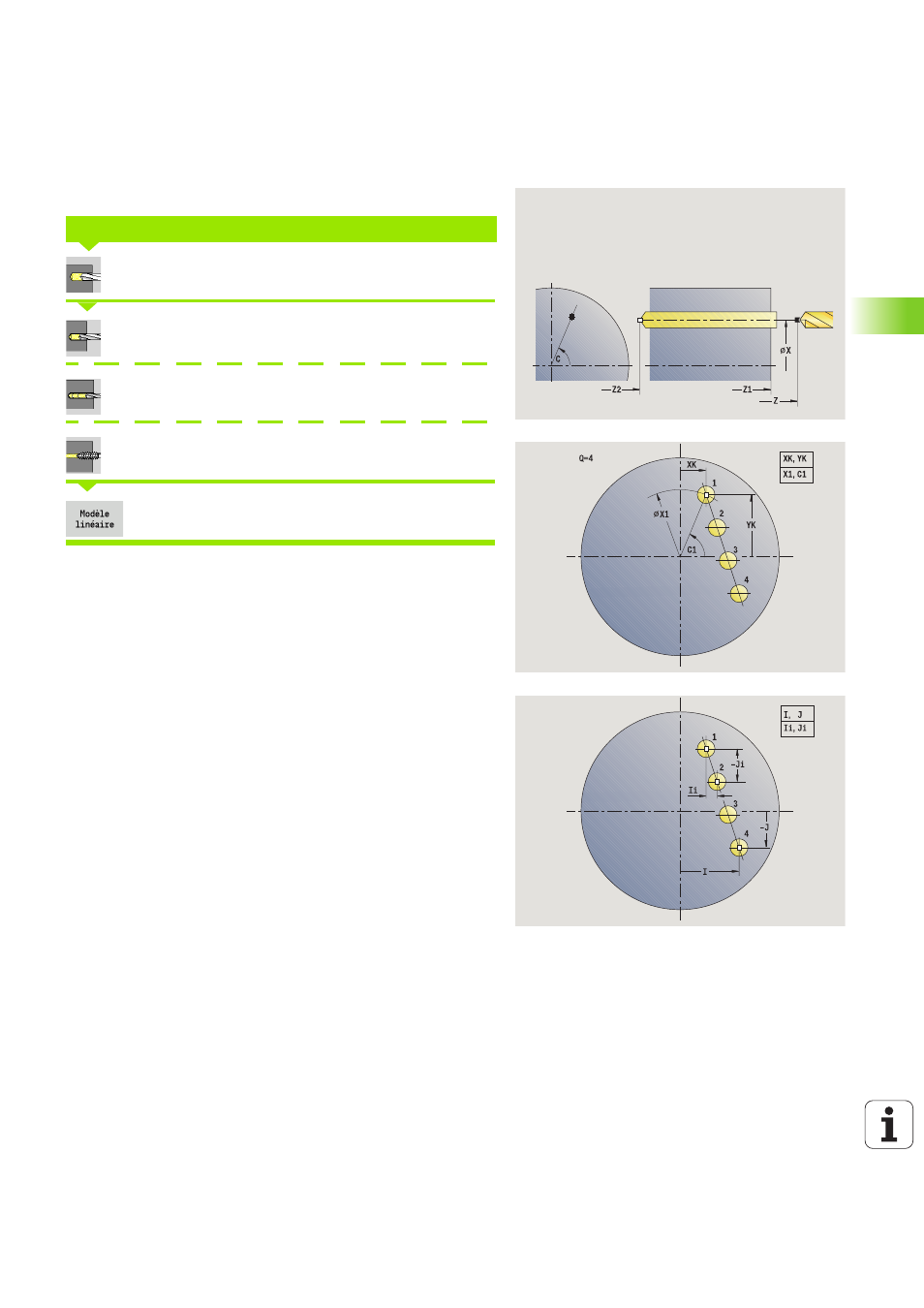

Motif de perçage linéaire axial
Sélectionner Percer
Sélectionner Perçage axial
Sélectionner Perçage profond axial
Sélectionner Taraudage axial
Activer la softkey Motif linéaire
Le motif linéaire est activé en vue de créer un motif de trous
homogène où les trous sont répartis à équidistance les uns des autres,
sur une même droite, en face avant.
La commande demande également les paramètres du perçage.
Utilisez les combinaisons suivantes pour:
 Point de départ du motif :
 X1, C1 ou
 XK, YK
 Positions du motif :
 Ii, Ji et Q
 I, J et Q
MOTIF DE PERÇAGE LINÉAIRE AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle
broche actuel)
Q Nombre de perçages
X1, C1 Point de départ du motif en coordonnées polaires
XK, YK Point de départ en coordonnées cartésiennes
I, J Point final du motif en coordonnées cartésiennes
Ii, Ji Distance (incrémentale) du motif
