392 Programmation ICP
5.4 Créer des cont
ours ICP

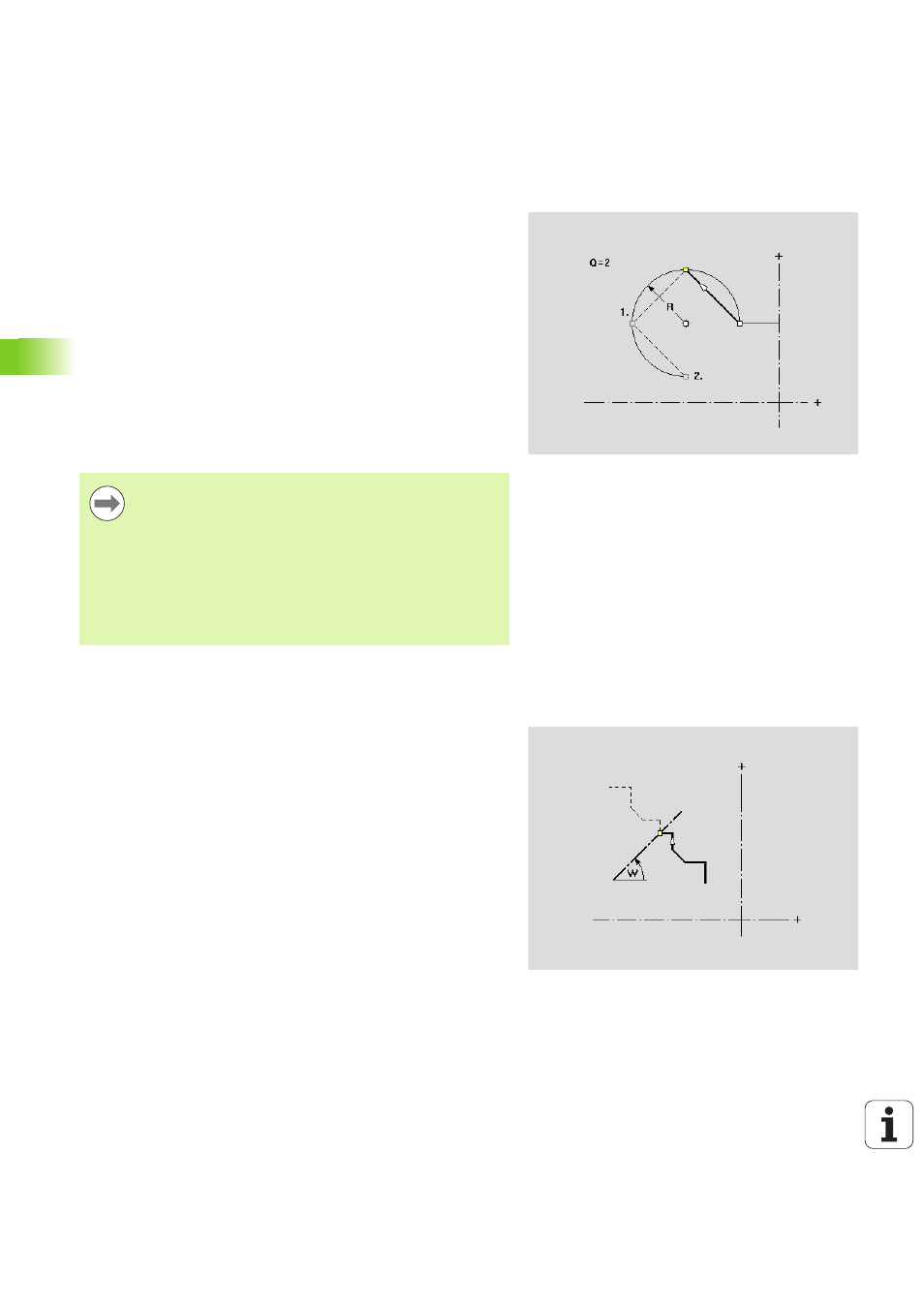

Dupliquer circulairement une section du contour
Cette fonction vous permet de définir une section du contour et de la
„raccrocher“ au contour existant sur un cercle.
 Sélectionner "Dupliquer \> Rangée circulaire" dans le menu Pièce
Finie
 Sélectionner les éléments de contour avec la softkey Elément
suivant ou Elément avant.
 Appuyer sur la softkey Sélectionner.
 Saisir le nombre de répétitions et le rayon.
 Appuyer sur la softkey Enregistrer.
Dupliquer une section du contour avec la
fonction miroir
Cette fonction vous permet de définir une section du contour, de la
dupliquer avec la fonction miroir et de l'ajouter au contour existant.
 Sélectionner "Dupliquer \> Image miroir" dans le menu Pièce finie.
 Sélectionner les éléments de contour avec la softkey Elément
suivant ou Elément avant.
 Saisir l'angle de l'axe de l'image miroir.
 Appuyer sur la softkey Enregistrer.
Inverser
Cette fonction vous permet d'inverser le sens programmé d'un
contour.
Paramètre
Q
Nombre (La section du contour est copiée Q fois.)
R Rayon
Selon le rayon défini, la commande définit un cercle autour
du point initial et du point final de la section du contour.
Les points d'intersection des cercles donnent les deux
points de rotation possibles.
L'angle de rotation est obtenu à partir de la distance entre
le point initial et le point final de la section du contour.
Avec les softkeys Prochaine solution ou Solution
précédente
, vous pouvez sélectionner une des solutions
possibles.
Paramètre
W
Angle de l'axe de l'image miroir. L'axe de l'image miroir passe
par le point final actuel du contour.
Référence de l'angle: axe Z positif
