4.4 Cy
cles Multipasses
Multipasses longitudinales
Sélectionner Cycles multipasses longitudinales/
transversales
Sélectionner Multipasses longitudinales

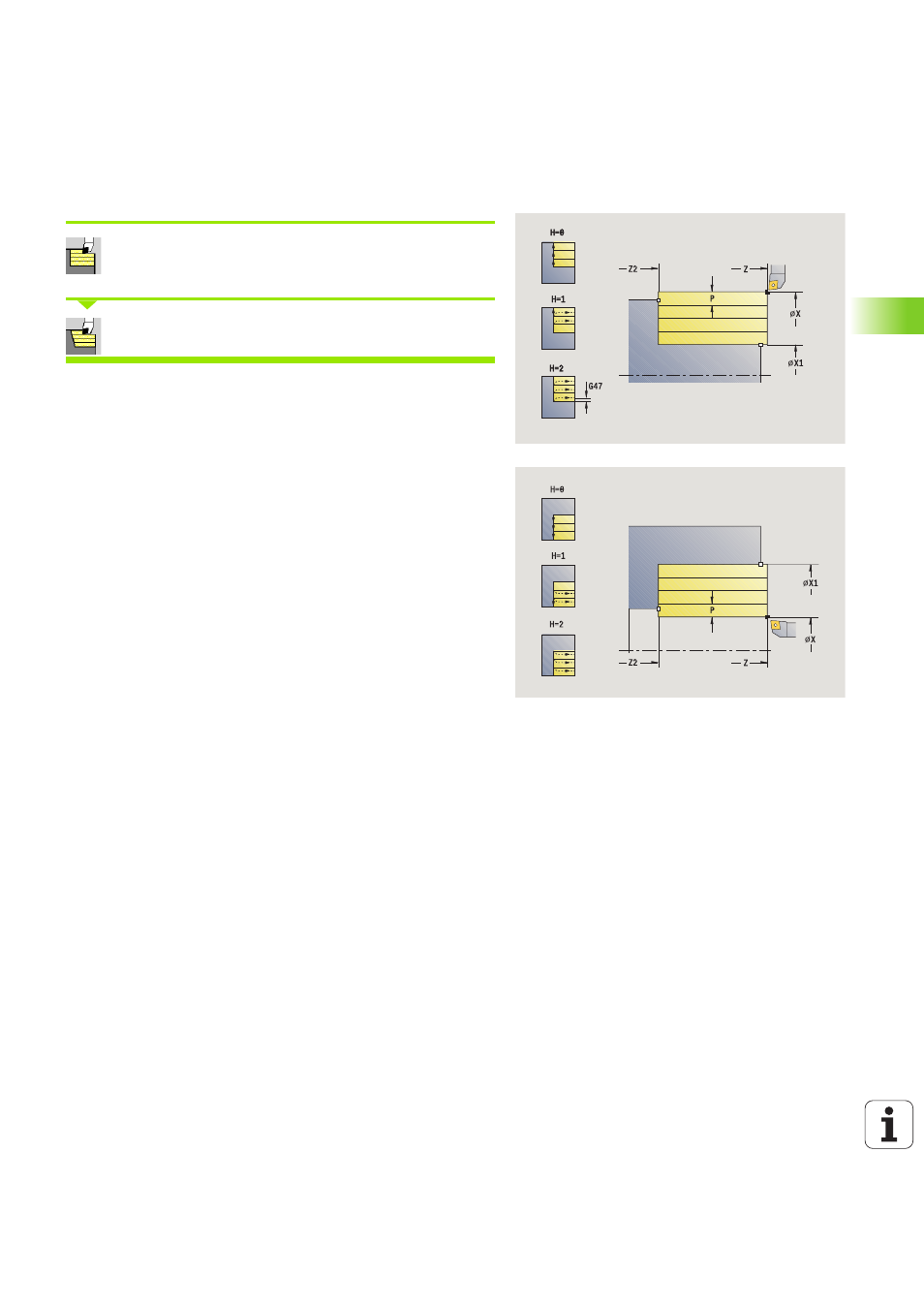

Le cycle ébauche le rectangle défini par le point de départ et le point
de départ X1
/point final Z2.
Paramètres du cycle
X, Z
Point de départ
X1 Premier point du contour
Z2 Point final du contour
P Profondeur de passe: passe max.
H Lissage du contour
 0: à chaque passe
 1: à la dernière passe
 2: pas de lissage
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
