574 Mode Organisation
8.2 P
a
ra
mètr
e

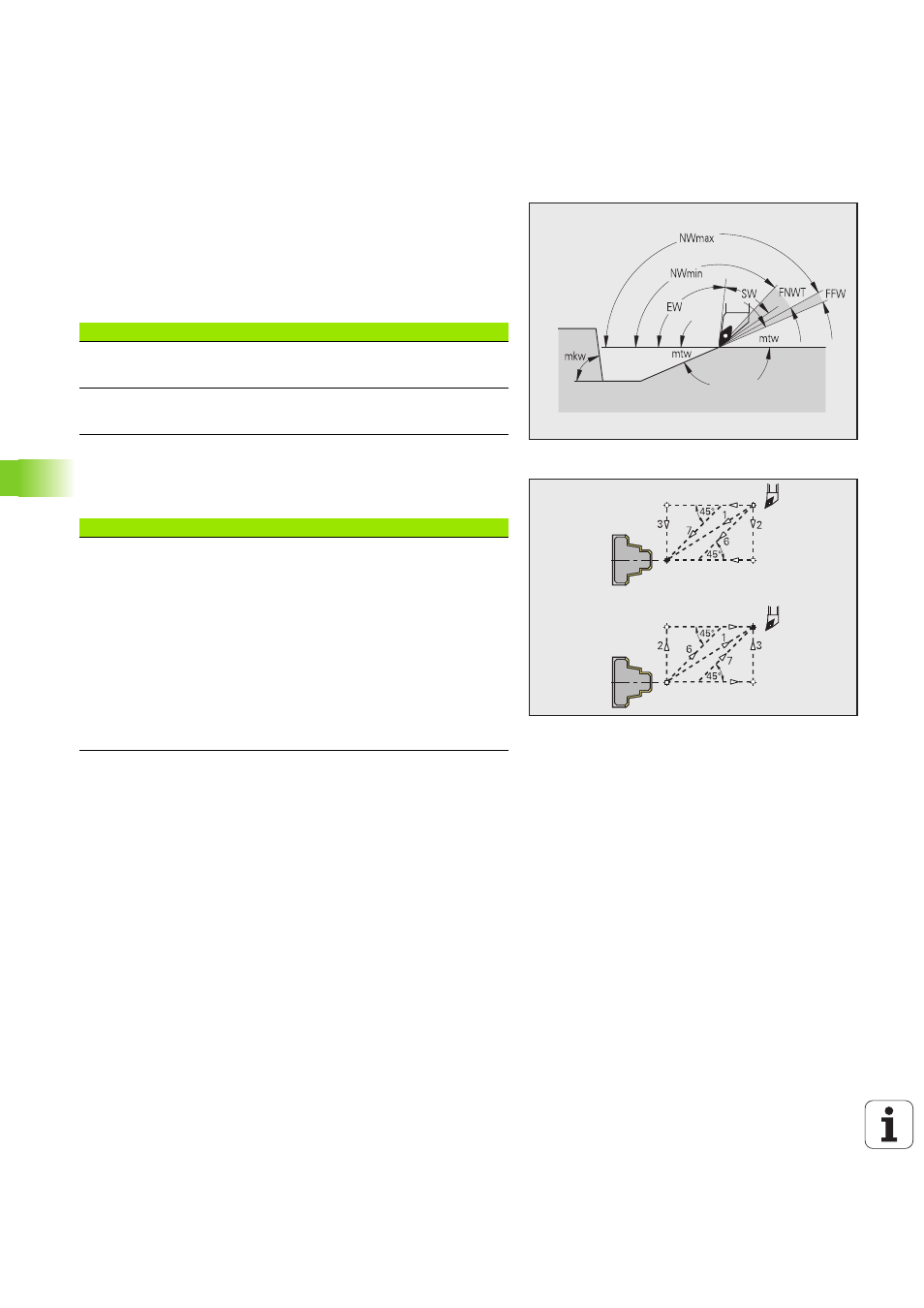

Finition – Tolérances d'outils
Règles en vigueur pour la sélection de l'outil:
 Angle d'inclinaison (EW): EW \>= mkw
(mkw: angle de contour ascendant)
 Angle d'inclinaison (EW) et angle de pointe (SW) :
NWmin < (EW+SW) < NWmax
 Angle secondaire (FNWT): FNWT = NWmax – NWmin
Finition – Tolérances d'outils
Les déplacements d'approche et de sortie du contour sont effectués
en avance rapide (G0).
Tolérances d'outils
Tolérance angle secondaire [FNWT]
Plage de tolérance pour l'arête de coupe secondaire
Angle de coupe de dégagement [FFW]
Différence min. contour – arête de coupe secondaire
Entrée et sortie
 Approche finition externe [ANFA]
 Approche finition interne [ANFI]
 Départ (sortie) finition externe [ABFA]
 Départ (sortie) finition interne [ABFI]
Stratégie de l'approche/sortie
 1: simultanément dans le sens X et Z
 2: sens X puis Z
 3: sens Z puis X
 6: déplacement accouplé, sens X puis Z
 7: déplacement accouplé, sens Z puis X
