HEIDENHAIN MANUALplus 620 479
5.15 Cont
ours dans le plan YZ

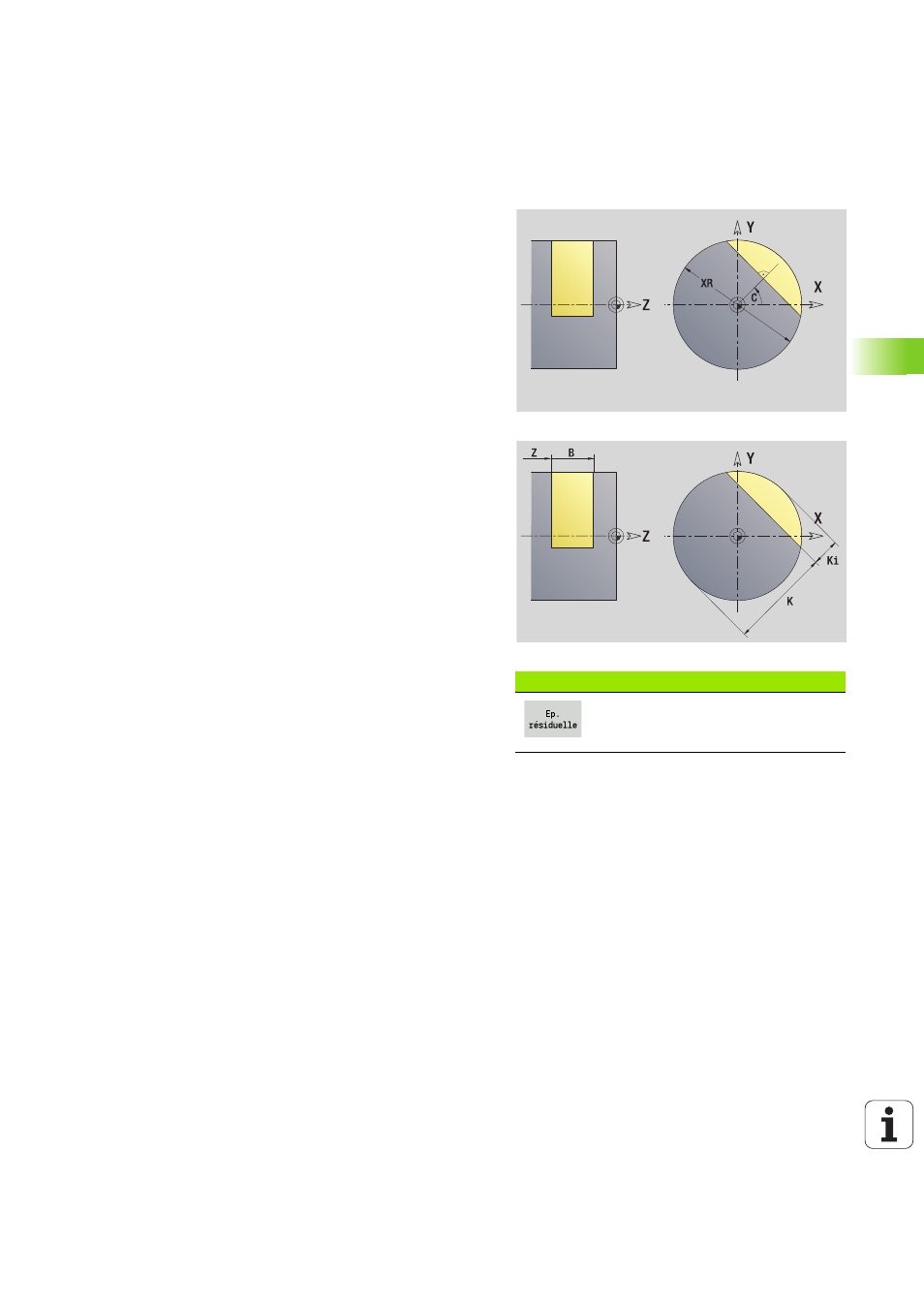

Surface unique, plan YZ
Cette fonction définit une surface dans le plan YZ.
La commutation entre profondeur (Ki) et épaisseur restante (K) se fait
par softkey (voir tableau à droite).
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". Il n'existe pas
d'identifiants de section pour les contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G386 avec les paramètres de la surface unique.
 un G309.
Softkey
Commute le champ sur la
programmation de l'épaisseur
restante K.
Données de référence de la surface unique
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
XR Diamètre de référence
Paramètres de la surface unique
Z
Arête de référence
Ki Profondeur
K Ep. résiduelle
B Largeur (réf.: cote de référence ZR)
 B<0 : face dans le sens négatif de Z
 B\>0 : face dans le sens positif de Z
