5.15 Contours dans le plan YZ
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe Y:
 des contours complexes, définis avec divers éléments de contour
 des figures
 Perçages
 Motifs de figures ou de perçages
 Surface unique
 Multipans
Les éléments de contour du plan YZ peuvent cotés en données
cartésiennes ou polaires. La commutation se fait par softkey (voir
tableau). Pour définir un point, vous pouvez mélanger coordonnées
cartésiennes et polaires.
Données de référence, plan YZ
La définition du contour avec différents éléments vient à la suite des
données de référence.
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 L'identifiant de section ENVELOPPE_Y avec les paramètres
"Diamètre de référence" et "Angle de broche". L'indicatif de section
n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour.
Softkeys pour coordonnées polaires
Commute le champ sur la
programmation de l'angle W.
Commute le champ sur la
programmation du rayon P.

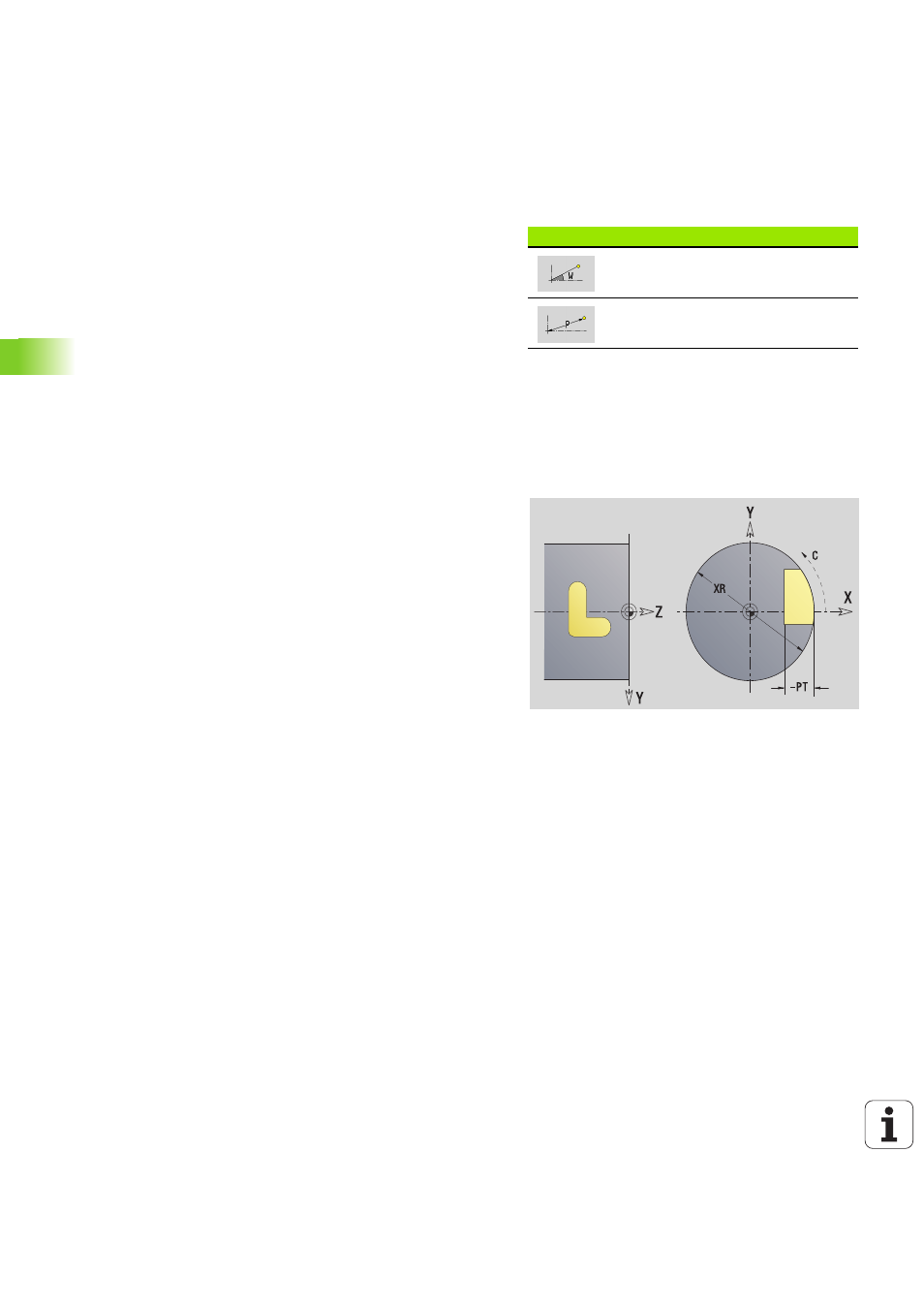

Données de référence des fraisages
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
