538 Base de données d'outils et base de données technologiques
7.
4 Base de données t
e
c
hnologiques
7.4 Base de données
technologiques
La base de données technologiques gère les données de coupe en
fonction du type d'usinage, de la matière de la pièce et du matériau de

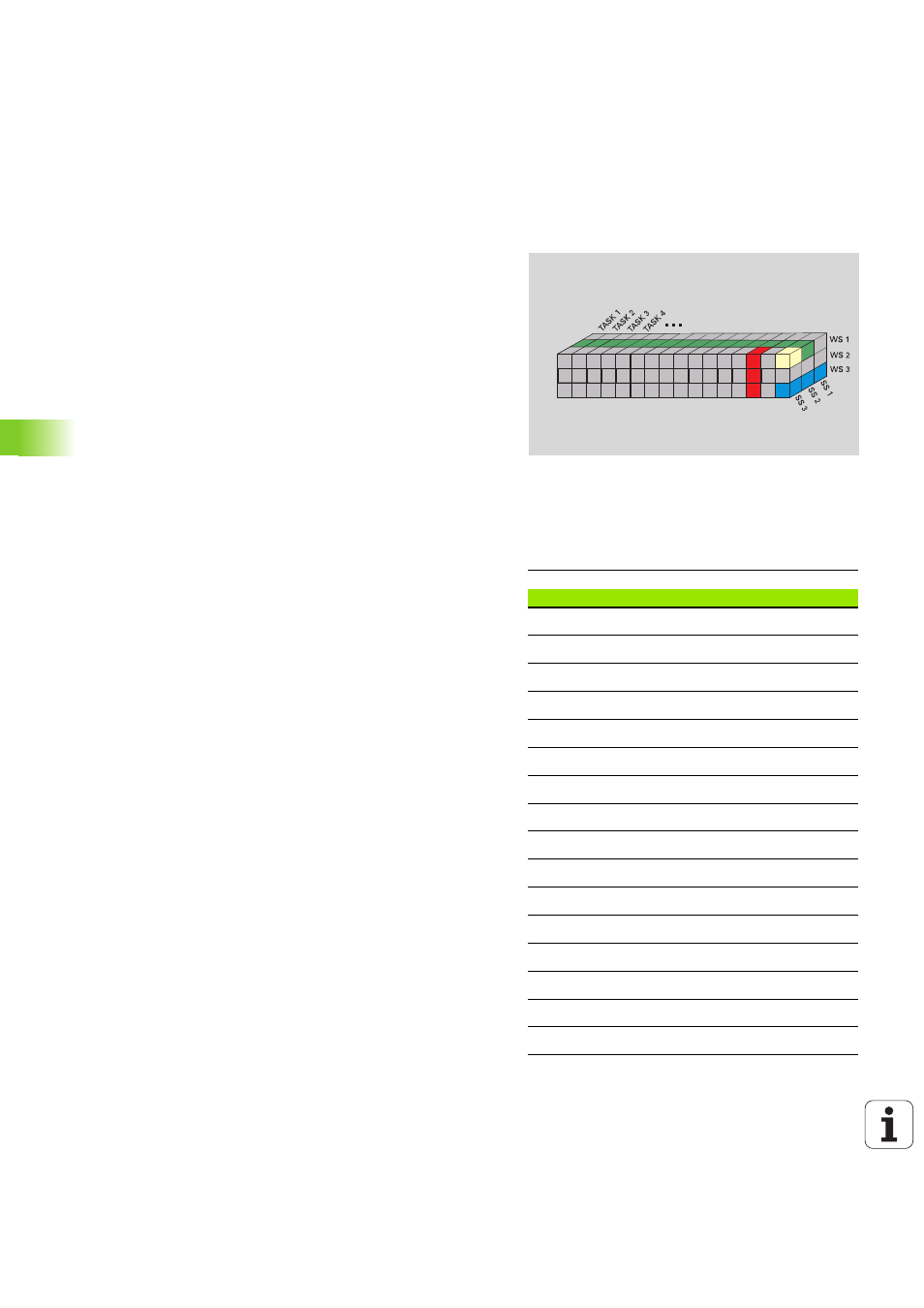

coupe. La figure ci-contre représente la structure de la base de
données. Chacun des cubes représente un jeu de données de coupe.
En version standard, la base de données technologiques peut
accueillir 9 combinaisons matière de la pièce/matériau de coupe. Une
option permet toutefois d'étendre à 62 le nombre de combinaisons de
matière pièce/matériau de coupe qu'elle peut accueillir.
La MANUALplus détermine les critères de la manière suivante :
 Type d'usinage : dans la programmation des cycles (mode
Apprentissage), un type d'usinage est affecté à chaque cycle et à
chaque unité de smart.Turn (voir tableau).
 Matière pièce : dans la programmation des cycles, la matière pièce
est définie dans le menu TSF, et dans smart.Turn, elle est définie
dans l'en-tête de programme.
 Matériau de coupe : chaque description d'outil contient le matériau
de coupe.
A partir de ces trois critères, la MANUALplus accède à une séquence
de données de coupe (en jaune dans l'image) et l'utilise pour générer
une poposition de données technologiques.
Signification des abréviations du schéma
 Task : type d'usinage
 WS : matière de la pièce
 SS : matériau de coupe
Modes d'usinage
Pré-perçage non utilisé
Ebauche 2
Finition 3
Filetage 4
Gorge de contour 5
Tronçonnage 6
Centrage 9
Perçage 8
Lamage 9
Alésage à l'alésoir non utilisé
Taraudage 11
Fraisage 12
Finition fraisage 13
Ebavurage 14
Gravure 15
Tournage de gorges 16
