HEIDENHAIN MANUALplus 620 299
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

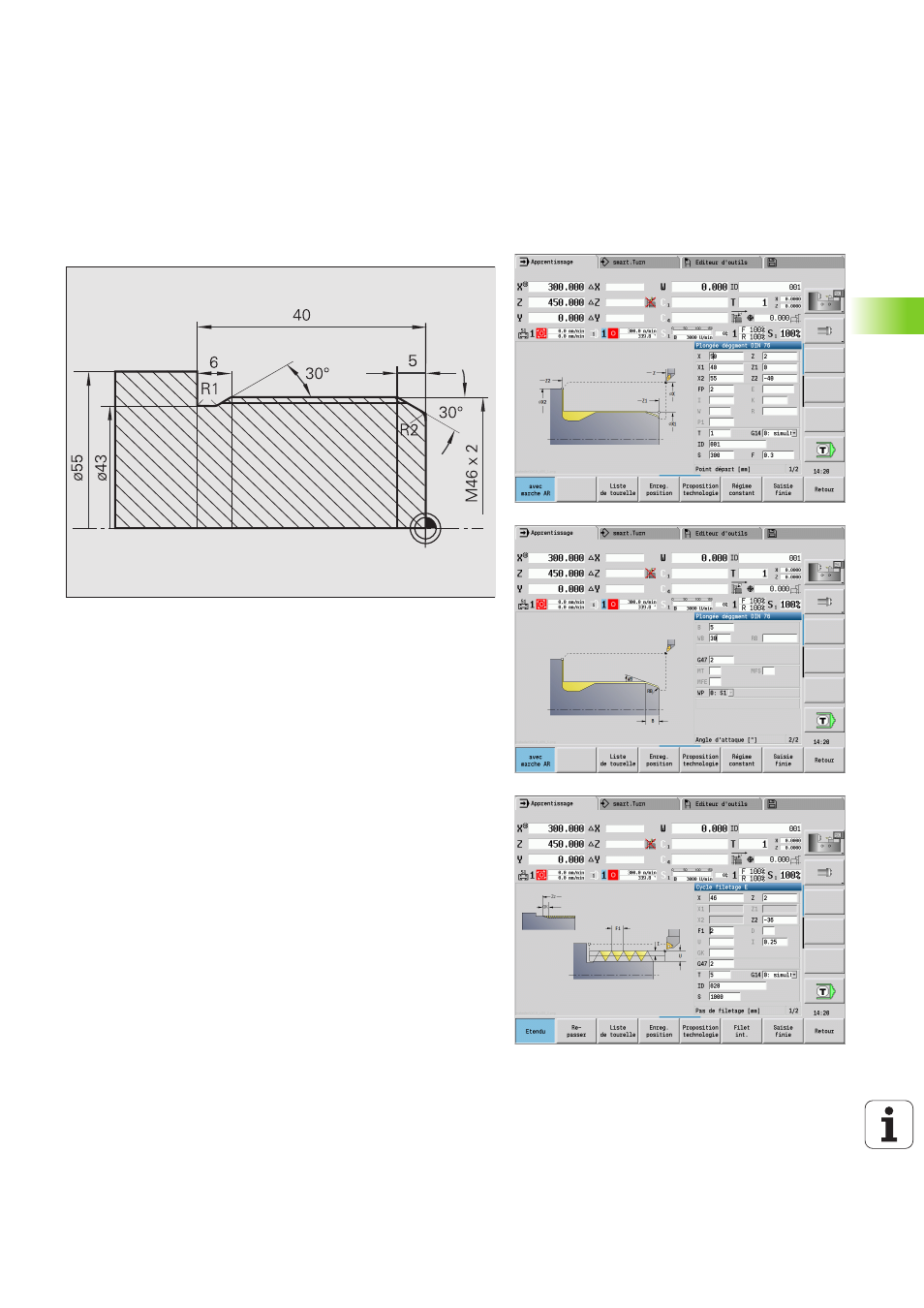

Exemples de cycles de filetage et de
dégagement
Filetage extérieur et dégagement
L'usinage est effectué en deux étapes. Le dégagement de filetage
DIN 76
réalise le dégagement et l'attaque du filetage. Le cycle de
filetage usine ensuite le filetage.
1ère étape
Programmation des paramètres du dégagement et de l'attaque de
filetage dans les deux fenêtres de saisie.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 TO = 1 – orientation d'outil
 A = 93° – Angle d'inclinaison
 B = 55° – Angle de pointe
2ème étape
Le cycle de filetage (longitudinal) Etendu usine le filetage. Les
paramètres de cycle définissent la profondeur de filetage et la
répartition des passes.
Données d'outils
 Outil de filetage (pour usinage extérieur)
 TO = 1 – orientation d'outil
