II – 3 Entrées et sor
ties à commutation
Limites de commutation
Dès que la limite de commutation
1 définie par paramètre est atteinte
(voir figure en haut et à droite), le ND initialise la sortie 2 à actif (3:
Course). Vous pouvez définir deux limites de commutation: A1 et A2
(voir „Signaux de commutation” à la page 38). Une sortie séparée est
disponible pour le passage à zéro (voir „Passage à zéro” à la page 98).
En mode Chemin restant, la fonction des sorties à commutation A1
(plot 15) et A2 (plot 16) est modifiée: Vis à vis de la valeur d'affichage,
elles sont symétriques par rapport à zéro. Par exemple, si vous
introduisez pour A1 le point de commutation 10 mm, le ND commute
la sortie A1 à +10 mm et à -10 mm. La Fig. II.59 indique le signal de
sortie A1 si vous vous déplacez à zéro dans le sens négatif:
A1 = 10 mm, t
V1
≤ 30 ms, t
V2
≤ 180 ms.

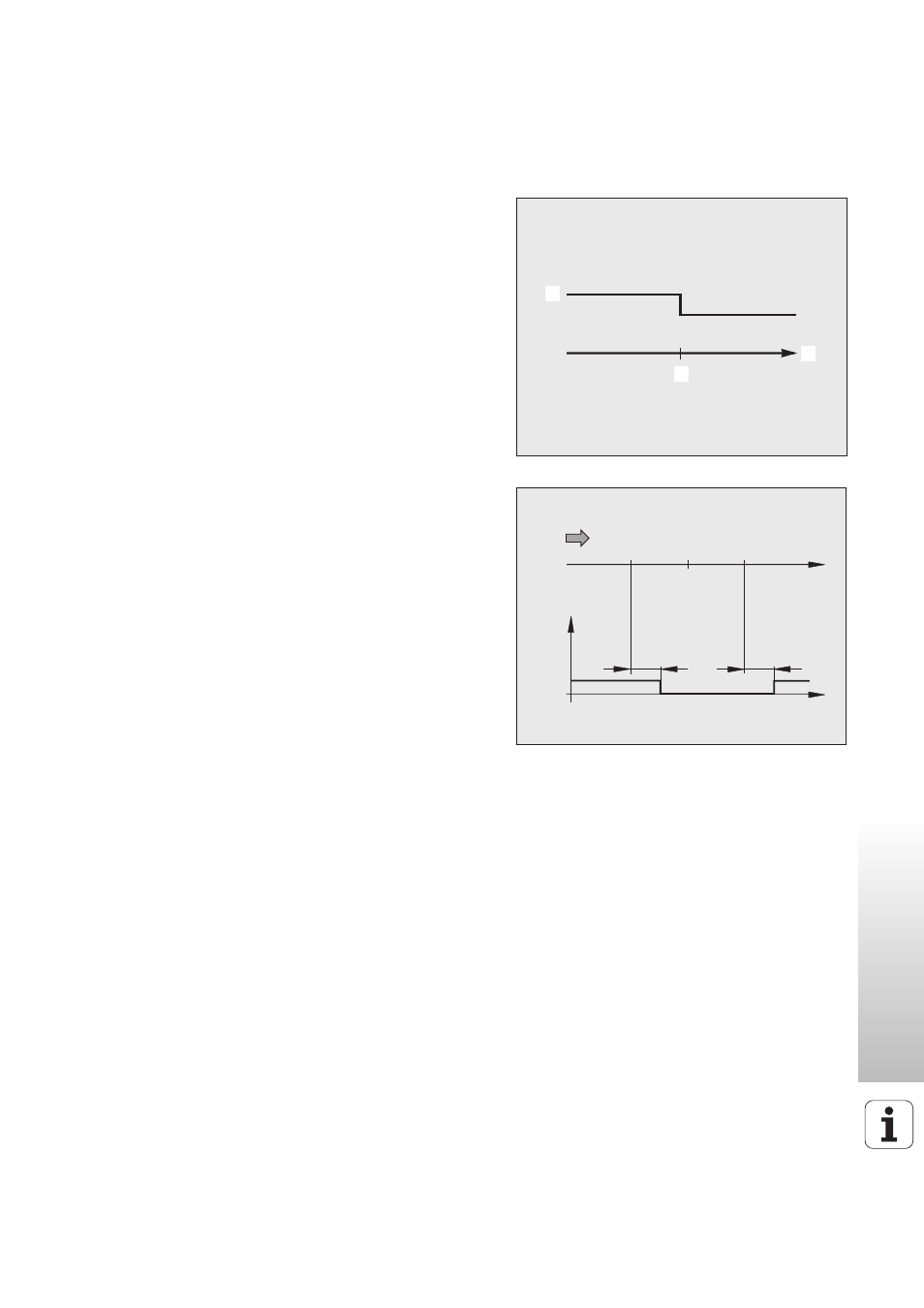

Fig. II.58 Limite de commutation A1
Fig. II.59 Déroulement séquentiel du signal au plot
15 pour la limite de commutation
A1 = 10 mm
1 1
1 2
1 3
-10
s
t
t
v2
t
v1
Pin 15
(A1)
10 0
