II Mise en service, caractéristiques techniques
II – 3 Entrées et sor
ties à commutation
II – 3 Entrées et sorties à
commutation
Entrées à commutation sur le connecteur Sub-D
X41

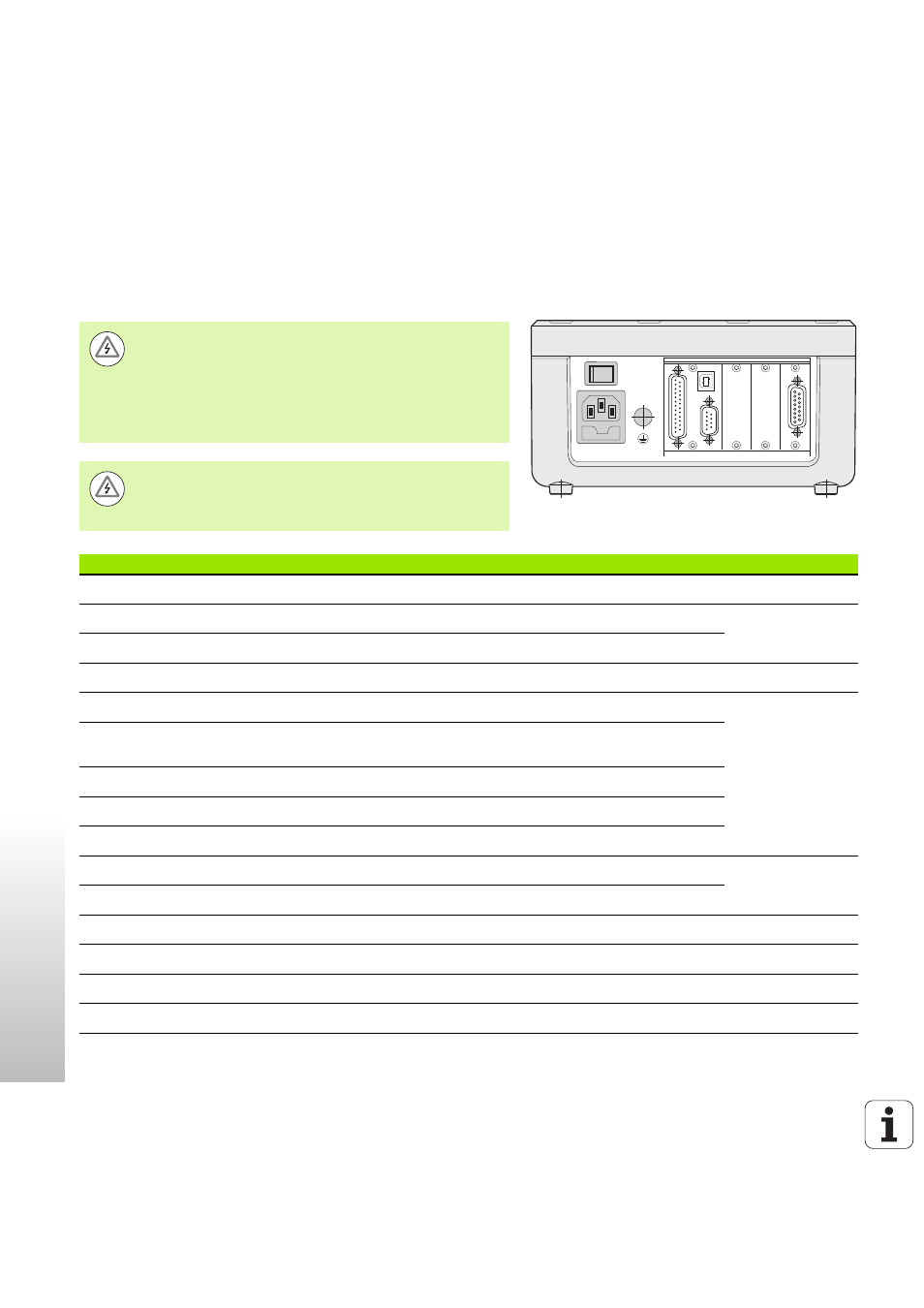

Fig. II.55 Raccordements
X1
X2 X26
(X27)
X32/X31 X41
Danger pour composants internes!
 La tension des boucles de courants externes doit
correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178
!
 Ne mettre en parallèle avec les charges inductives
qu'une diode de protection avec l'inductivité!
Danger pour composants internes!
N'utiliser que des câbles blindés, relier le blindage au
carter de la prise.
Broche Fonction Voir page
1, 10 0 V
2 Remise à zéro, effacer le message d'erreur. Page 31
3 Initialiser l'axe/le couplage d'axes à la valeur du point d'origine.
4 Ignorer les signaux de référence (X1). Page 95
5 Lancer un cycle de mesure/Affichage f(X1,X2) Page 40
6 Sélection externe d'une valeur d'affichage pour un cycle de mesure/Affichage
X1
7 Afficher la valeur MIN du cycle de mesure/Affichage X2
8 Afficher la valeur MAX du cycle de mesure/Affichage X1+X2
9 Afficher la différence MAX-MIN du cycle de mesure/Affichage X1-X2
22 Impulsion: Sortie de la valeur de mesure Page 95 et
Page 44
23 Contact: Sortie de la valeur de mesure.
24 Ignorer les signaux de référence (X2, option). Page 95
25 Désactiver ou activer le mode REF (le mode REF actuel sera modifié). Page 22
12, 13 Ne pas raccorder.
11, 20, 21 libres
