I – 1 La visualisation de cotes
ND 287
La visualisation de cotes ND 287 de HEIDENHAIN est destinée aux
appareillages de mesure, aux dispositifs de réglage et de contrôle ainsi
qu'aux opérations d'automatisation et aux opérations de plongée et de
positionnement sur un ou deux axes déplacés manuellement.
Sur le ND 287, vous pouvez raccorder des systèmes de mesure
linéaire ou angulaire, des capteurs rotatifs, des palpeurs de mesure ou
des capteurs analogiques. Le ND 287 dispose pour cela de deux slots
pour modules d'entrée:
 En standard, la visualisation de cotes comporte un module de
système de mesure
destiné au raccordement d'un système de
mesure incrémental photoélectrique HEIDENHAIN délivrant des
signaux sinusoïdaux 11 µAcc, 1 Vcc ou bien d'un système de
mesure absolu HEIDENHAIN équipé de l'interface bidirectionnelle
EnDat 2.1/2.2
.
 En option et simple à adapter:
 un deuxième module pour système de mesure permettant le
raccordement d'un système de mesure HEIDENHAIN avec
interface 11 µAcc, 1 Vcc ou EnDat 2.1/2.2 ou
 un module analogique pour le raccordement d'un capteur
analogique avec interface ±10 V-, de préférence, une sonde
thermique pour compenser les défauts des axes
.
Fonctions dont vous disposez sur le ND 287:
 Dialogue conversationnel multilingue; l'opérateur peut choisir la
langue
 Exploitation des marques de référence à distances codées ou
uniques
 Affichage pour mesure linéaire ou angulaire ou d'autres valeurs
mesurées par capteurs analogiques
 Mode Chemin restant, Valeur effective
 Deux points d'origine
 Facteur échelle
 Chronomètre
 Fonction Remise à zéro ou Initialisation, y compris par signal externe
 Correction d'erreur linéaire ou non-linéaire pour la compensation
des défauts des axes
 Signaux d'entrées et sorties à commutation

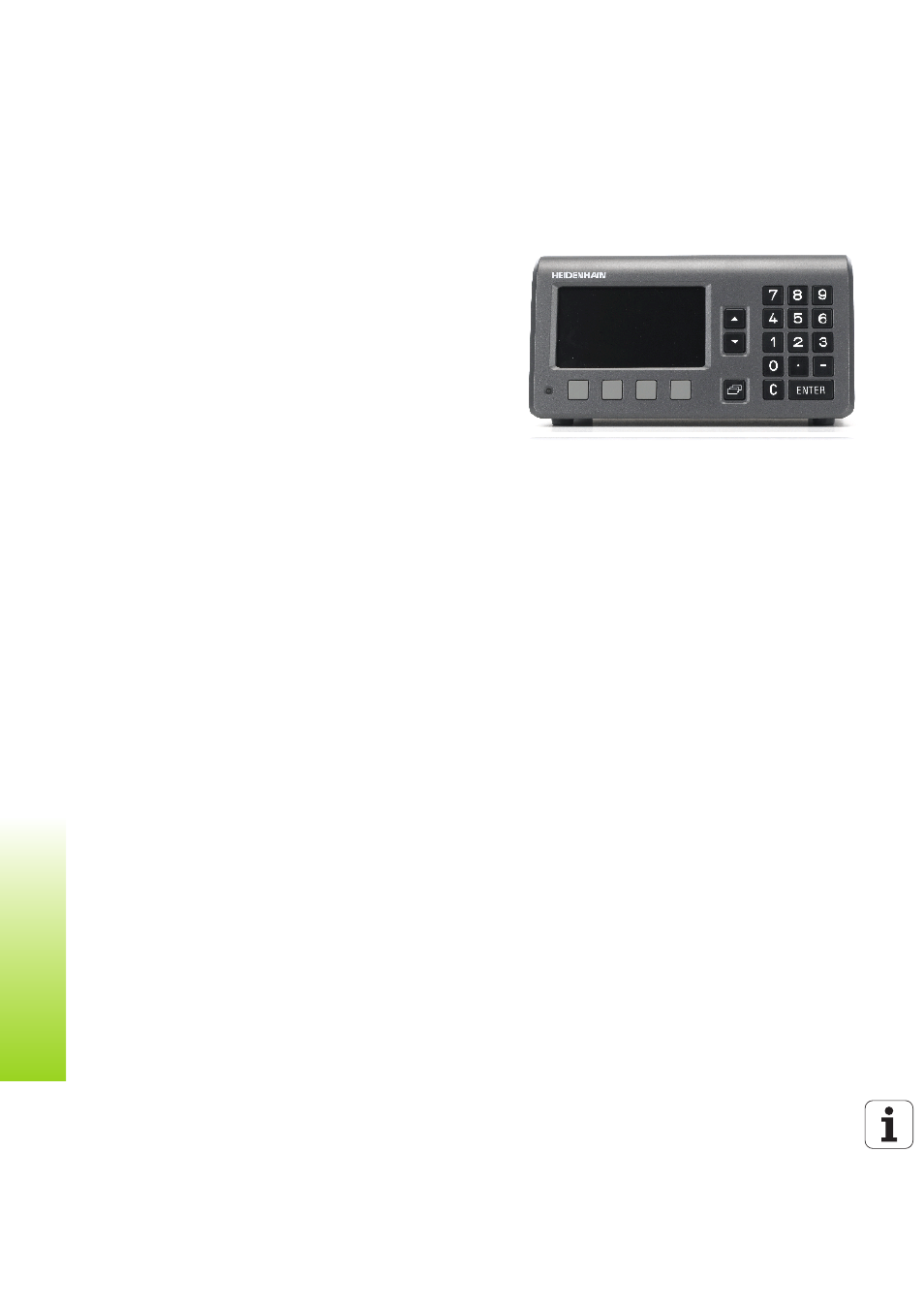

Fig. I.1 ND 287
