II – 5 Interface de données
Communication des données
Le ND 287 possède deux interfaces séries V.24/RS-232-C (X31) et
USB (UART, X32)
.
Les ports série gèrent la communication bidirectionnelle des données.
Celle-ci sert à importer/exporter les données à partir/vers un
périphérique et permet de commander à distance le ND 287 via des
périphériques 287
Les données suivantes peuvent être transférées du ND 287 à un
périphérique équipé d'une interface série:
 Paramètres de configuration de l'usinage et du système
 Tableaux de valeurs de correction non-linéaire
 Sortie de la valeur de mesure
Les données suivantes peuvent être transférées d'un périphérique au
ND 287:
 Commandes des touches
 Paramètres de configuration d'usinage et du système
 Tableaux de valeurs de correction non-linéaire
 Mises à jour du logiciel (Firmware-Update)
Les pages suivantes décrivent ce que vous devez savoir pour
paramétrer
l'interface de données:
 Transmission série des données avec les fonctions Import et Export
 Installer une mise à jour du logiciel (firmware update)
 Câblage des câbles de raccordement au ND 287
 Commande externe
Danger pour composants internes!
Les interfaces X31 et X32 sont conformes à l'isolation
galvanique du réseau
de la norme EN 50 178!
Ne brancher ou débrancher les connecteurs que quand
l'appareil est hors tension!

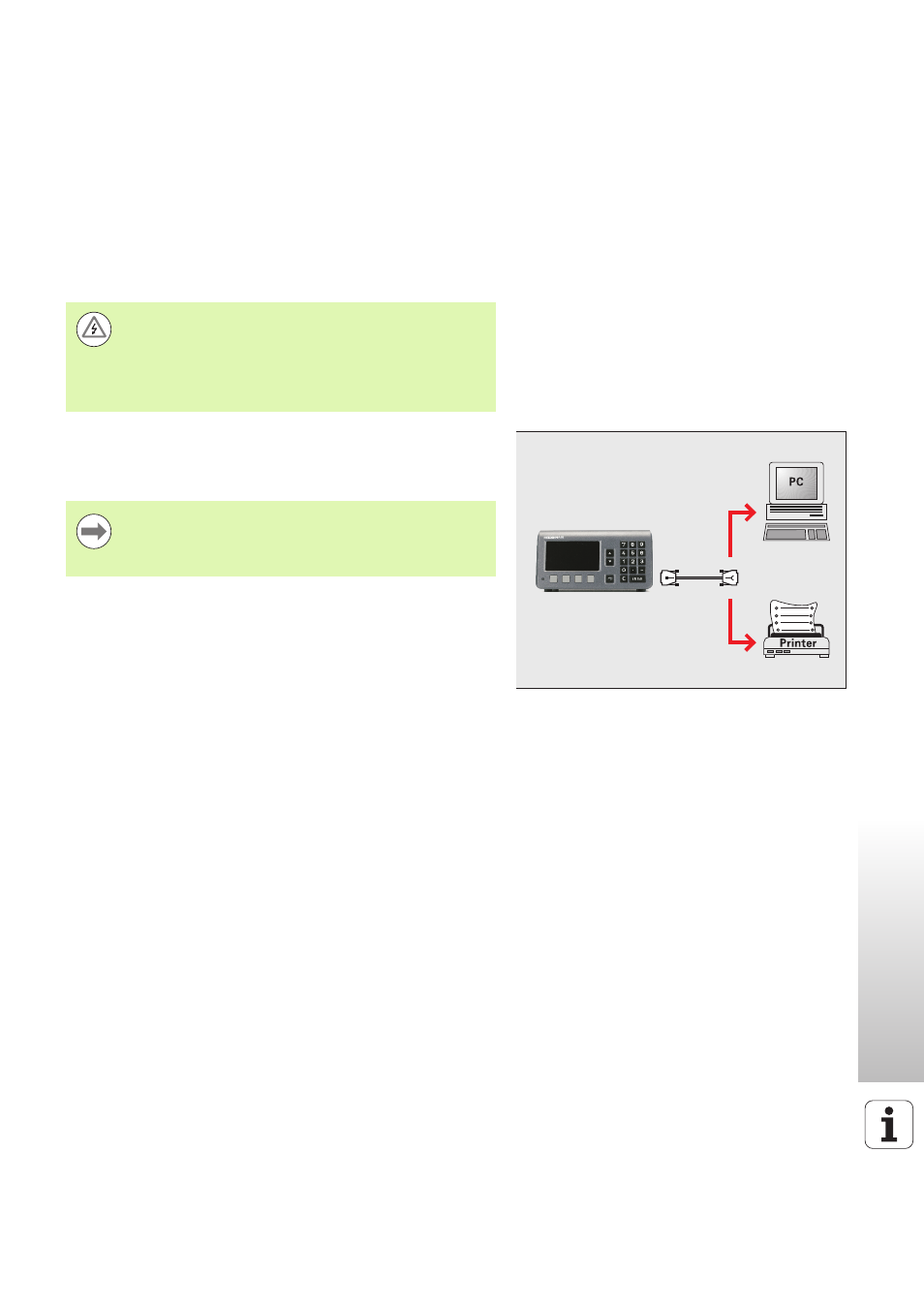

Fig. II.63 Communication des données via V.24/RS-
232-C
V.24/RS-232-C
En option, vous pouvez rajouter une interface Ethernet
avec un module Ethernet (100baseT) à la prise X26/X27.
Cela permet de connecter le ND à un réseau via le
protocole TCP/IP.
