II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Test des entrées à commutation
Le ND affiche une liste de toutes les entrées à commutation sur le
connecteur Sub-D X41 (voir „Entrées à commutation sur le
connecteur Sub-D X41” à la page 94). La liste indique les broches et
leur désignation avec un point gris ou vert ainsi que l'état actuel HIGH
ou LOW. Vous pouvez ainsi vérifier le fonctionnement des entrées
sur le connecteur X41
.

Dès que vous activez un plot (=LOW), le point gris situé derrière la
désignation du plot passe au vert si le fonctionnement est correct.
L'état commute sur LOW.
Danger pour composants internes!
 La tension des boucles de courants externes doit
correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178
!
 Ne mettre en parallèle avec les charges inductives
qu'une diode de protection avec l'inductivité!
Danger pour composants internes!
N'utiliser que des câbles blindés, relier le blindage au
carter de la prise.

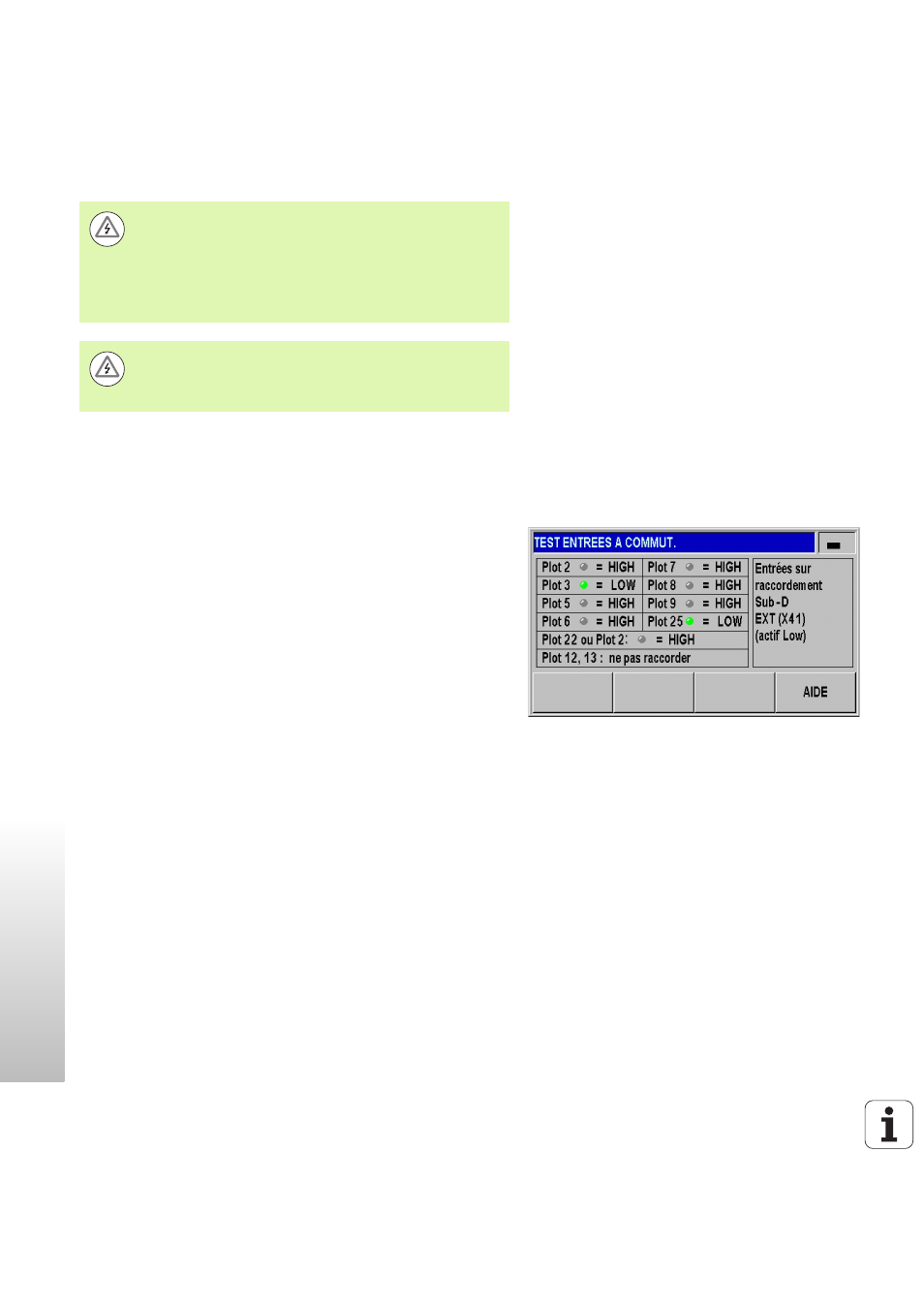

Fig. II.53 Test des entrées à commutation
