ND 287
51
I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)
 Appuyez sur la softkey CARTE CONTROLE S afin d'afficher la carte
de contrôle pour l'écart type s (carte s). Dans celle-ci est enregistré
l'écart type s d'un échantillon; les 30 dernières valeurs sont visibles.
Avec les softkeys ⇐ et ⇒ , vous pouvez faire défiler vers l'avant ou
l'arrière 25 valeurs de mesure à la fois. Cette carte de contrôle
indique en outre la limite de contrôle pour l'écart type LSC s ainsi
que la valeur moyenne des écarts types . Le ND affiche également
la valeur calculée.
 Appuyez sur la softkey CARTE CONTROLE R pour afficher la
carte r
. L'étendue r (en anglais "range") correspond à la différence
entre la valeur min. et la valeur max. d'un échantillon. Il s'agit d'une
valeur correspondant à la dispersion du processus. On peut voir au
maximum les 30 dernières valeurs. Avec les softkeys ⇐ et ⇒ , vous
pouvez faire défiler vers l'avant ou l'arrière 25 valeurs de mesure à
la fois. Cette carte de contrôle indique en outre la limite de contrôle
pour l'étendue LSC r ainsi que la valeur moyenne des étendues .
Le ND affiche également la valeur calculée.
 Avec la softkey ANALYSE SPC, vous pouvez revenir à la vue
d'ensemble des statistiques.

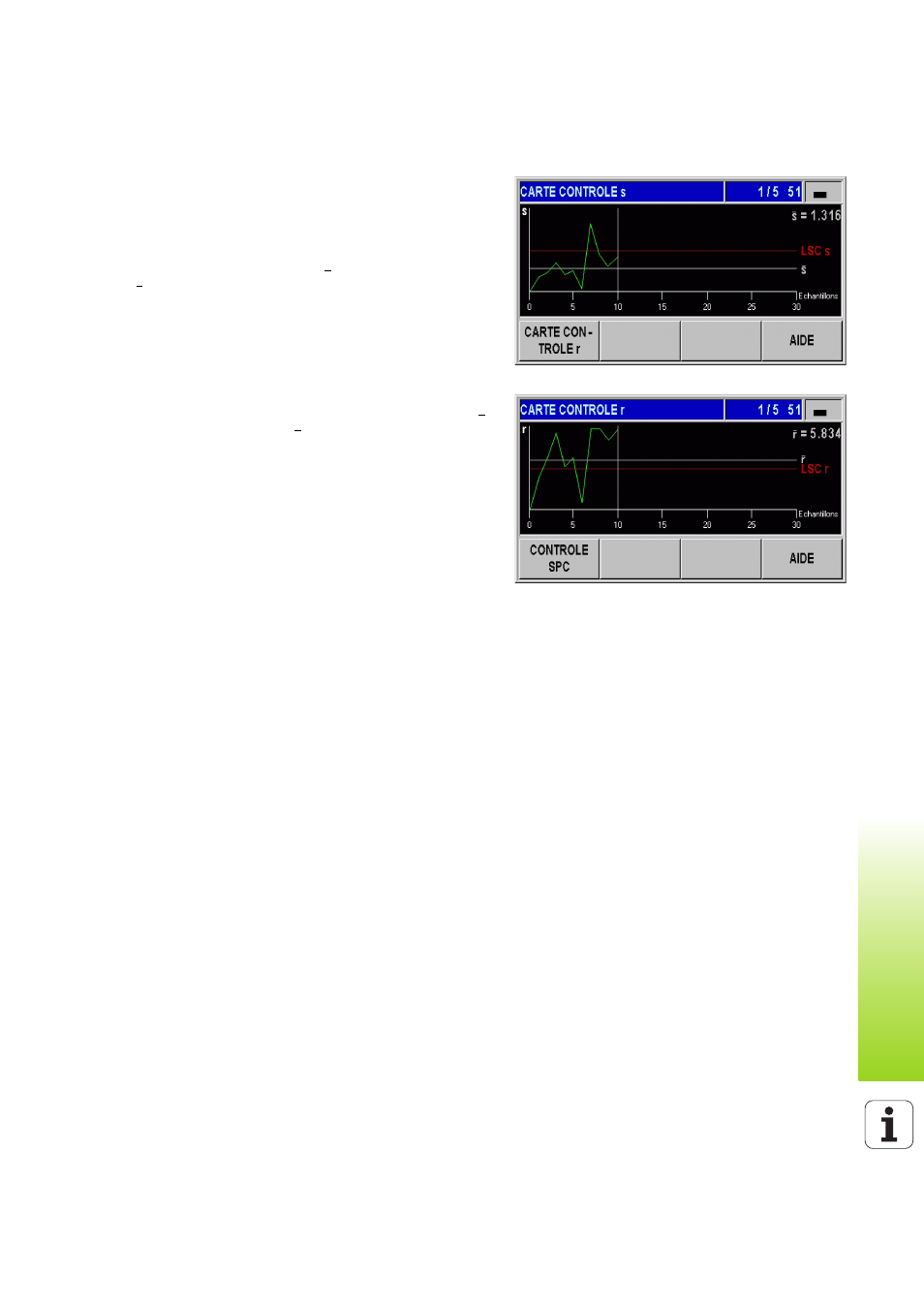

Fig. I.53 Carte de contrôle s
Fig. I.54 Carte de contrôle r
s
s
r
r
