II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Correction d'erreur non-linéaire
Si la mesure réalisée avec le comparateur révèle une erreur alternante
ou qui fluctue, utilisez dans ce cas la correction d'erreur non-linéaire.
Le ND 287 gère jusqu’à 200 points de correction par axe. Deux
points de correction adjacents sont reliés par une interpolation linéaire.
Vous devez calculer les valeurs de correction nécessaires et les
inscrire dans le tableau de valeurs de correction.
Avec les systèmes de mesure angulaire, le ND 287 proposepar
défaut 180 points de correction espacés de 2°
.
Sélectionner la correction d'erreur non-linéaire:
 Dans le menu PARAMÉTRER SYSTÈME, sélectionner le sous-menu
CORRECTION ERREURS.
 Si vous avez déjà sélectionné l'APPLICATION deux axes dans le
masque d'introduction CONFIGURER COMPTEUR, vous pouvez
définir la correction d'erreurs pour deux entrées de systèmes de
mesure (désignation ENTREE X1 ou X2).

Sélectionnez l'entrée que vous voulez paramétrer.

Avec la softkey CORRECT. ERREUR, sélectionnez la correction
NON-LINEAIRE.
 Vous pouvez mettre en œuvre la correction d'erreur non-
linéaire pour les systèmes de mesure équipés de
marques de référence
, pour les systèmes de mesure
absolus et pour les capteurs analogiques.
 Pour activer la correction d'erreur non-linéaire, vous
devez tout d'abord franchir les marques de référence.
Sinon, aucune correction d'erreur ne sera réalisée.

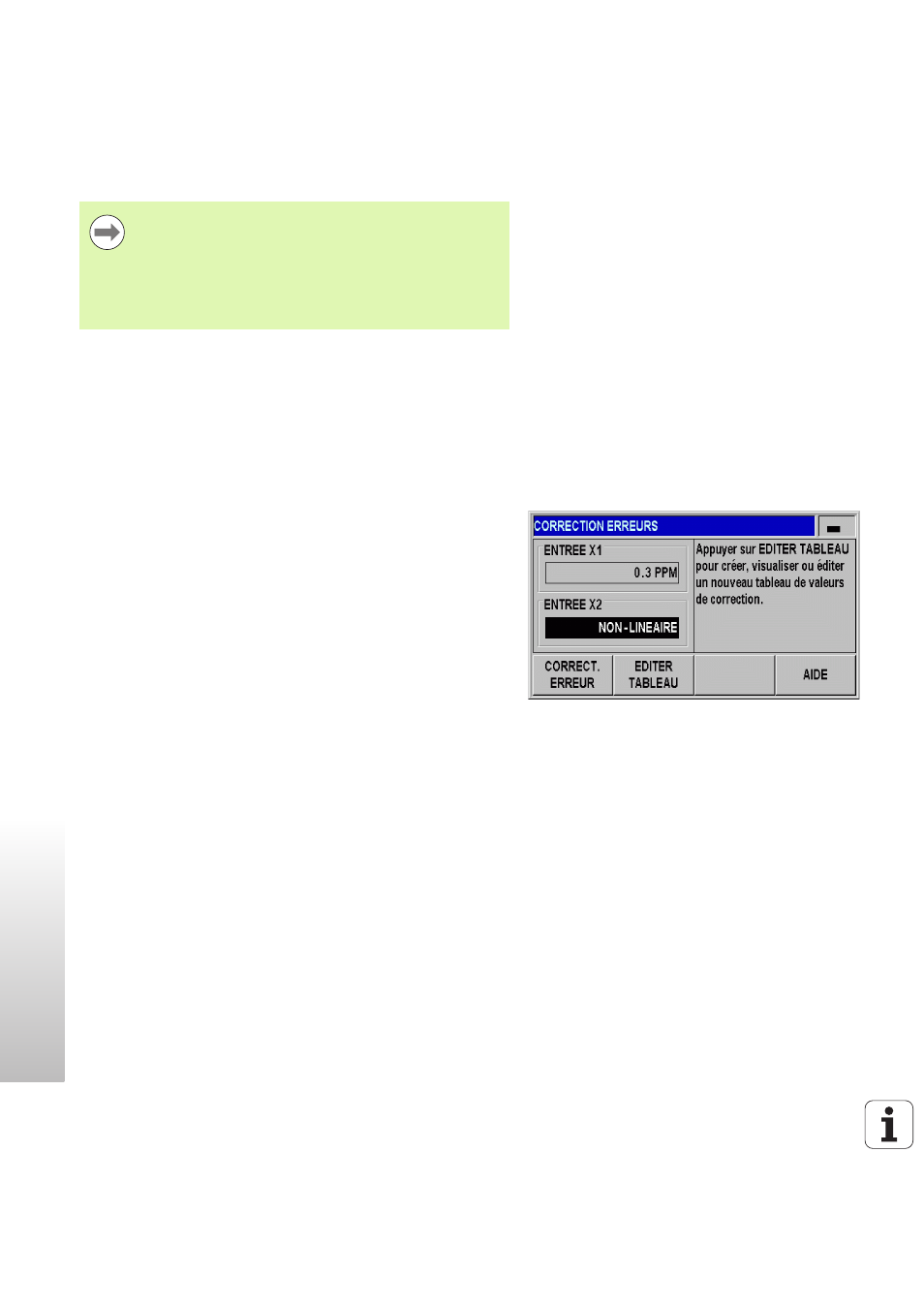

Fig. II.29 Masque de saisie pour la correction
d'erreur non-linéaire
