16
I Travail à l'aide de la visualisation de cotes ND 287
I – 2 Pr
incipes pour les coor
données de positions
I – 2 Principes pour les coordonnées
de positions
Points d'origine
D'après le plan de la pièce, un point particulier, le plus souvent un coin,
est choisi comme point d'origine absolu. Eventuellement, un ou
plusieurs autres points sont choisis comme points d'origine relatifs.
Dans la procédure d'initialisation des points d'origine, vous leur
affectez l'origine du système de coordonnées absolues ou relatives.
La pièce alignée par rapport aux axes de la machine est positionnée à
une certaine valeur du palpeur de mesure; les affichages des axes
sont initialisés soit à zéro, soit à la valeur de position correspondante.

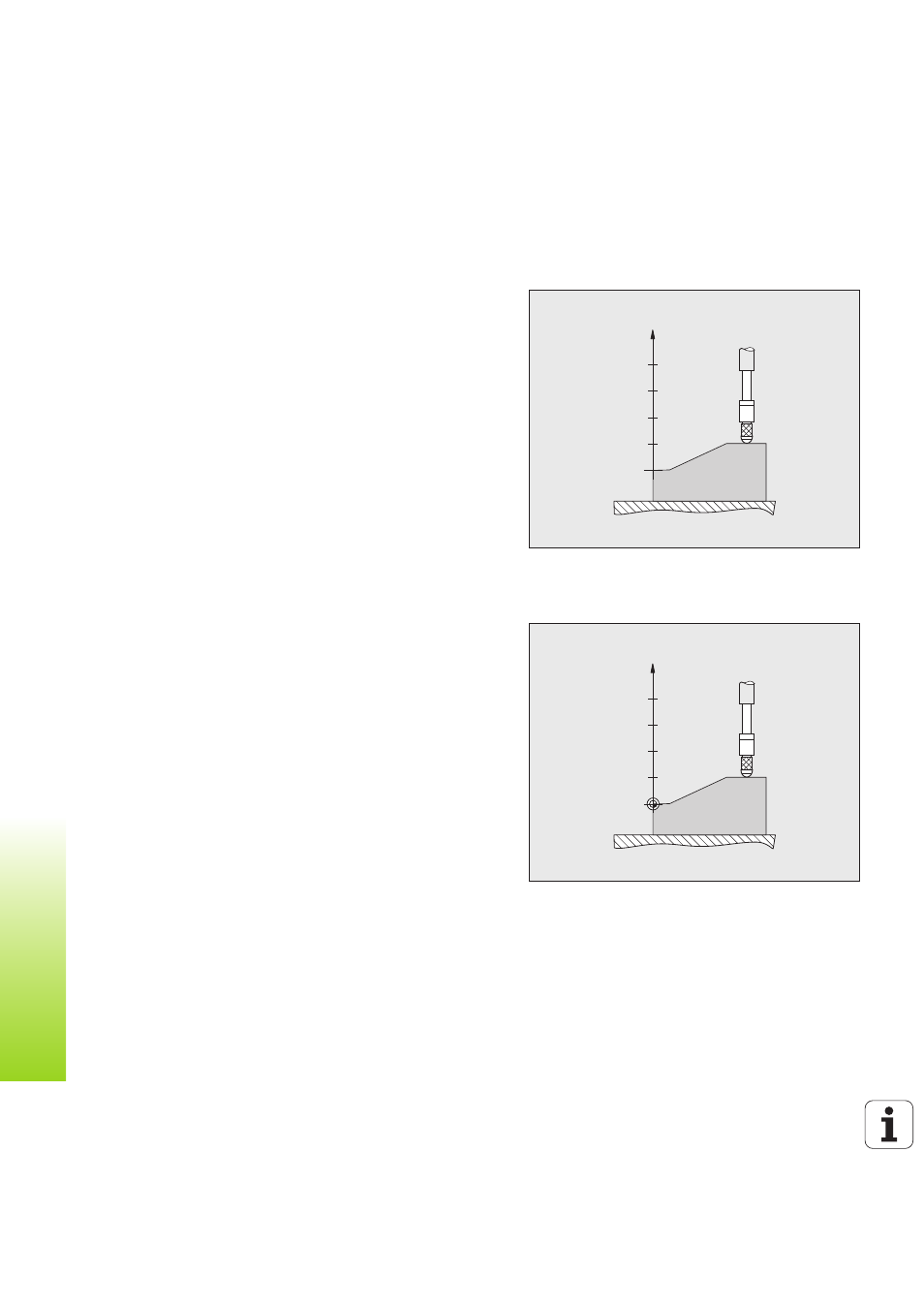

Fig. I.2 Palpeur de mesure sans initialisation du
point d'origine: Relation inconnue entre la
position et la valeur de mesure
Fig. I.3 Palpeur de mesure avec initialisation du
point d'origine: Relation connue entre la
position et la valeur de mesure
?
Z
?
?
?
?
0
Z
10
20
30
40
