96
II Mise en service, caractéristiques techniques
II – 3 Entrées et sor
ties à commutation
Sorties à commutation au connecteur Sub-D X41
Signaux de sortie
Amplitude du signal des sorties
Danger pour composants internes!
 La tension des boucles de courants externes doit
correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178
!
 Ne mettre en parallèle avec les charges inductives
qu'une diode de protection avec l'inductivité!
Danger pour composants internes!
N'utiliser que des câbles blindés, relier le blindage au
carter de la prise.
Broche Fonction
14 Affichage égal à 0
15 Valeur de mesure supérieure ou égale à la limite de
commutation A1.
16 Valeur de mesure supérieure ou égale à la limite de
commutation A2
17 Valeur de mesure inférieure à la limite inférieure de
classification.
18 Valeur de mesure supérieure à la limite supérieure de
classification.
19 Erreur (voir „Messages d'erreur” à la page 60)

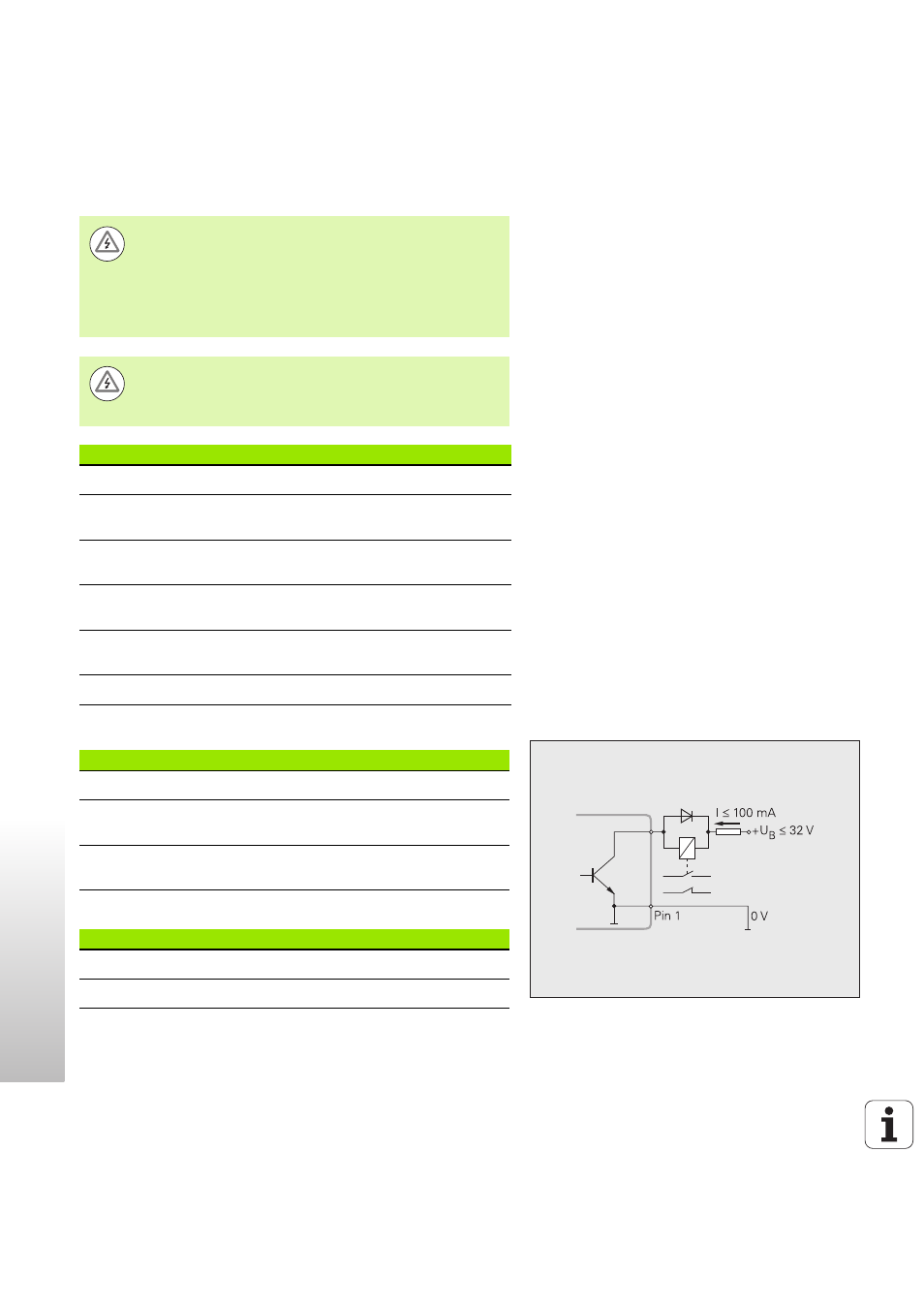

Fig. II.57 Sorties collecteur ouvert
Signal Valeur
Sorties collecteur ouvert actif Low
Retard jusqu'à l'émission du
signal
t
V
≤ 20 ms
Durée du signal passage à zéro,
limite de commutation A1, A2
t
0
≥ 180 ms
Etat Amplitude
High U ≤ + 32 V; I ≤ 10 µA
Low U ≤ + 0,4 V; I ≤ 100 mA
