ND 287
23
I – 3 F
onctions de base du ND 287
Partage standard de l'écran
A tout moment, l'écran standard du ND 287 affiche non seulement
l'information relative à la position mais aussi un grand nombre
d'informations sur les configurations et les modes de fonctionnement
(voir Fig. I.13). L'écran est partagé de la manière suivante:

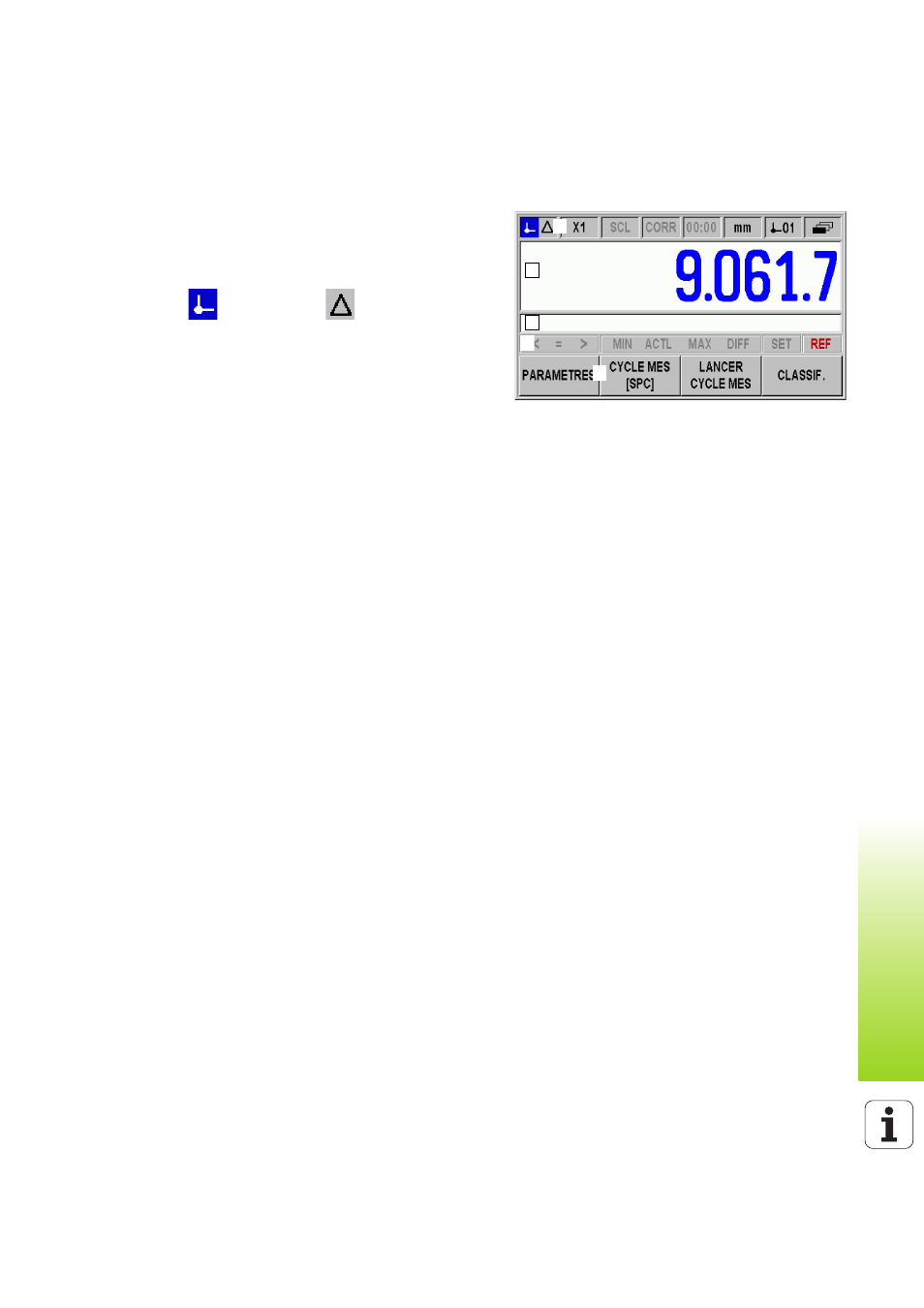

Fig. I.13 Partage standard de l'écran
1
4
3
2
5
1 Barre d'état
 Mode actuel: Valeur effective, Chemin restant
 X1, X2 ou X1:X2: Mode d'affichage actuel pour l'axe ou le
couplage d'axes
 SCL en caractères noirs: Le facteur échelle est activé.
 CORR en caractères noirs: La correction d'erreurs ou la
compensation des défauts des axes est activée pour l'axe
affiché actuellement ou pour le couplage d'axes.
 Valeur du chronomètre en marche: Si le chronomètre est
arrêté, le champ est en grisé.
 MM, INCH, GRD, DMS ou RAD: Unité de mesure actuellement
configurée
 Point d'origine courant: Sur le ND 287, vous pouvez utiliser
deux points d'origine différents.
 Affichage de la barre de softkeys sur laquelle vous vous
trouvez.
2 Affichage de position
 Affichage linéaire:
Valeur actuelle sur l'axe avec le signe algébrique
 Affichage angulaire:
Valeur angulaire actuelle avec le signe et l'unité de mesure pour
l'affichage en degrés, minutes ou secondes
3 Ligne des remarques
 Affichage des remarques (sur les données à introduire ou la
procédure) destinées à faciliter la manipulation de la
visualisation de cotes.
 En présence de messages d'erreur ou d'avertissement, le ND
les affiche en caractères rouges sur la barre des remarques.
Acquittez le message avec la touche C.
 En mode Cycle de mesure ou SPC, le ND 287 affiche sur le bord
gauche de la barre des remarques une valeur de mesure ou un
compteur d'échantillons.
 Si vous avez activé une compensation d'axe avec une sonde
thermique, le ND affiche en permanence la valeur de mesure
de la sonde thermique sur le bord gauche de l'écran.
 Si un capteur rotatif multitours est raccordé, le ND affiche le
compte-tours sur le bord droit de la liste des remarques.
