Capteur analogique avec interface ±10 V, de préférence une
sonde thermique
Dans le champ SENS DE COMPTAGE, sélectionnez le sens de
comptage à l'aide des softkeys POSITIF ou NEGATIF. Si le sens de
déplacement correspond au sens de comptage du système de
mesure, sélectionnez le sens POSITIF. Si ces deux sens diffèrent,
sélectionnez NEGATIF.
Dans les quatre champs suivants destinés à définir correctement
votre capteur analogique, introduisez deux paires de valeurs de
mesure/de tension: Introduisez tout d'abord les valeurs dans les
champs TENSION 1 et VALEUR DE MESURE 1, puis dans les
champs TENSION 2 et VALEUR DE MESURE 2. A partir de ces
valeurs, le ND 287 détermine une relation linéaire entre la tension
d'entrée et la valeur de mesure sur une plage de -10 V à +10 V. Pour
obtenir la meilleure précision de mesure possible, définissez vos
valeurs de tension avec une précision de 5 mV.
Dans le menu DEFINIR SYSTEME MESURE, si vous avez
sélectionné COMPENSATION sous TYPE SYST. MESURE sur
l'ENTREE X2, vous pouvez alors introduire deux autres paramètres
pour configurer une compensation thermique des défauts des axes.
Dans le champ COEFF. DILATATION, introduisez une valeur en µm/
mK pour le coefficient de dilatation A.
Dans le champ TEMPERATURE DE REF., introduisez la température
T
B
que le ND doit soustraire de la température mesurée
La compensation des défauts des axes se calcule d'après la formule
suivante:
L_1 = L_0 * (1 + A * (T - T
B
))
L_1: Valeur linéaire corrigée pour le système de mesure sur
l'entrée X1 après compensation des défauts des axes
L_0: Valeur linéaire affichée mais non compensée pour le
système de mesure sur l'entrée X1
A: Coefficient de dilatation en µm/mK
T: Température mesurée en °C
T
B:
Température de référence définie en °C
Validez vos données avec la touche ENTER.
Le Der ND 287 affiche en permanence la température mesurée à
gauche de la barre des remarques.

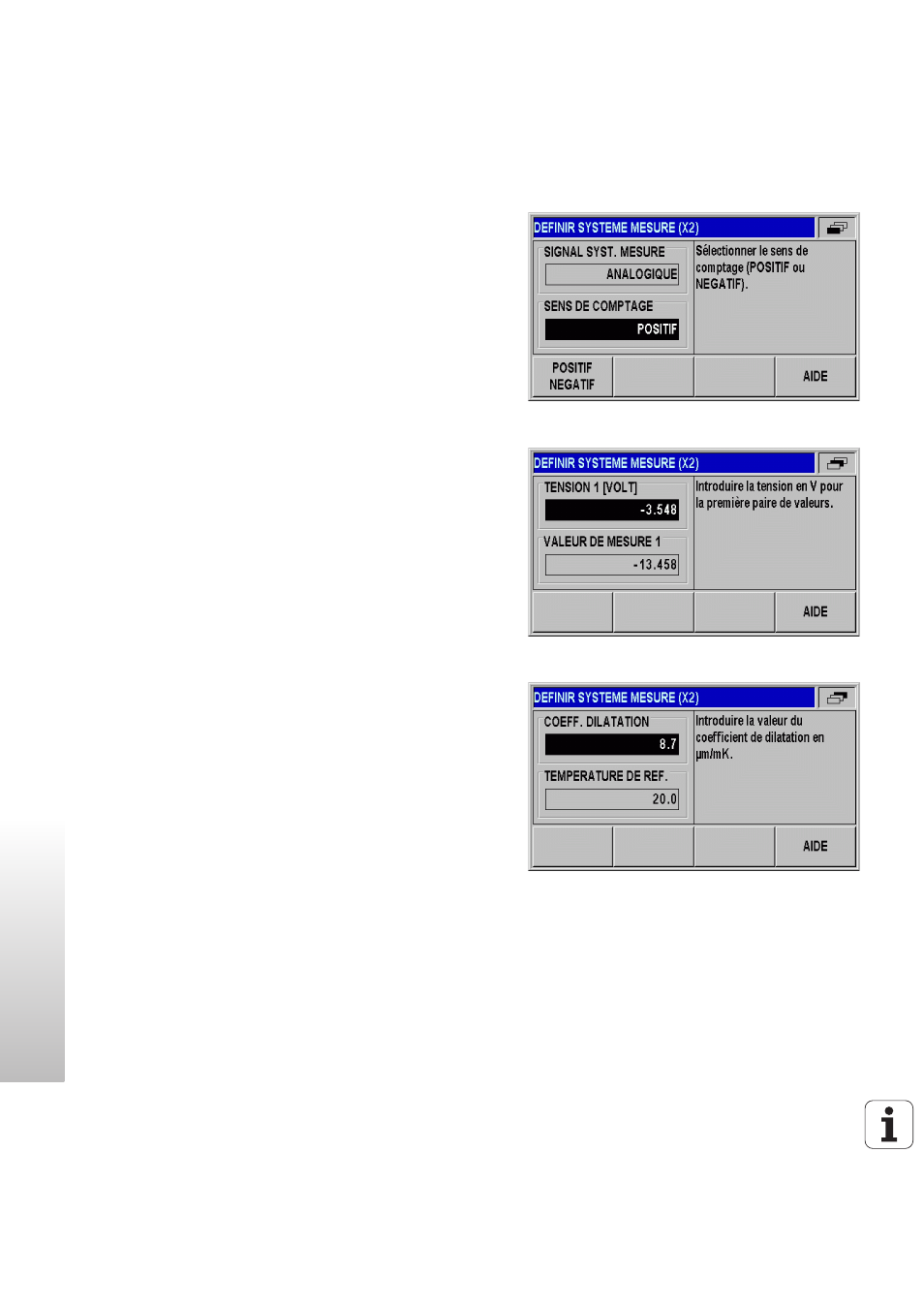

Fig. II.17 Masque de saisie pour un capteur
analogique
Fig. II.18 Masque de saisie pour un capteur
analogique
Fig. II.19 Masque de saisie pour une sonde
thermique
