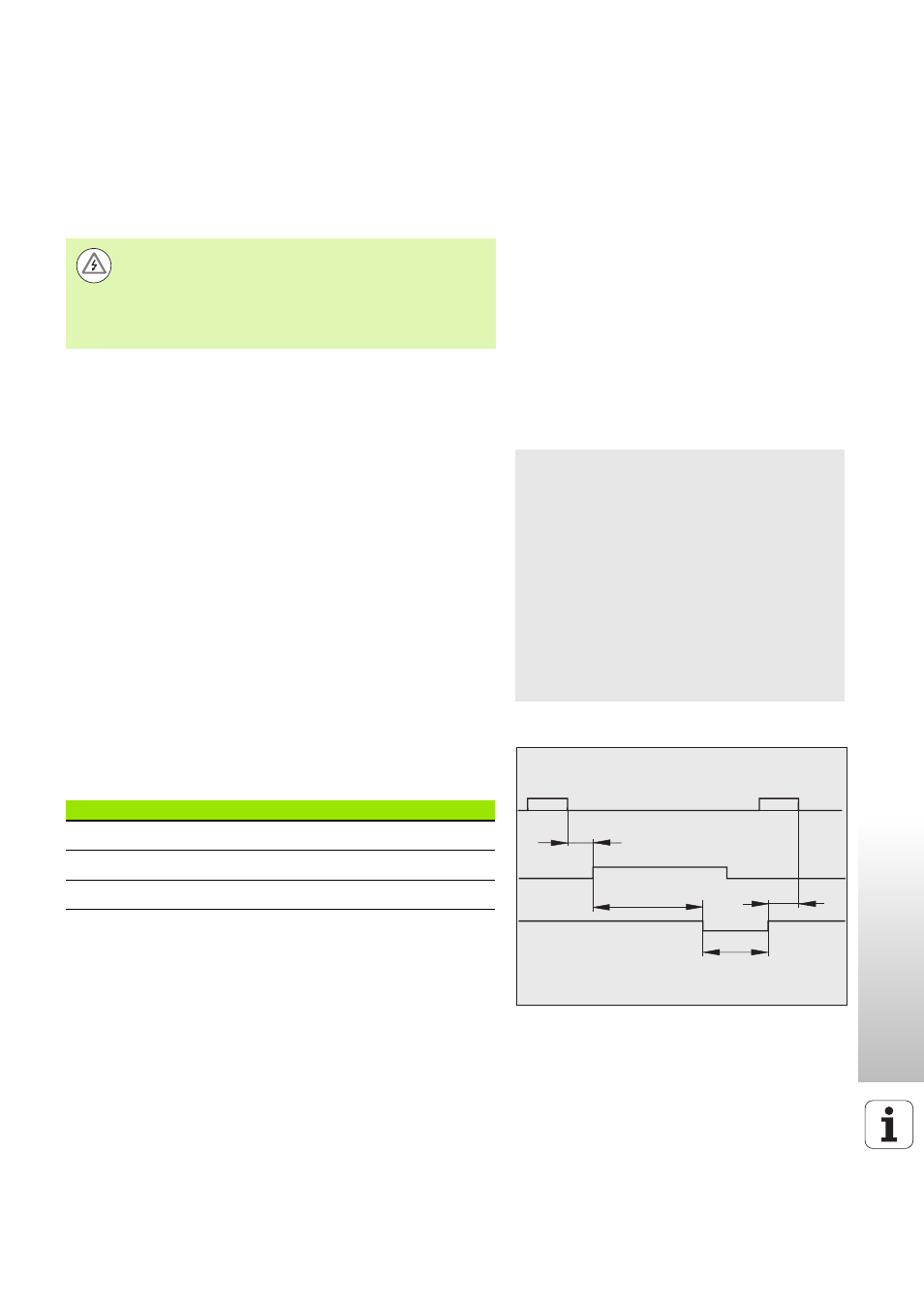

ND 287
115
II – 6 Restit
ution des v
a
leurs de mesur
e
Sortie de la valeur de mesure via l'interface de
données série X31 ou X32
Avec la softkey PRINT ou la commande Control B, vous transférez à
un PC les valeurs d'affichage actuelles du mode de fonctionnement
Valeur effective ou Chemin restant (en fonction du mode actif) (voir
„Modes de fonctionnement” à la page 30) via l'une des interfaces
série V.24/RS-232-C ou USB.
Commande Control B:
Interface V.24/RS-232-C:
Le ND reçoit la commande Control B via la ligne RXD de l'interface
et transmet les valeurs de mesure via la ligne TXD (voir „Interface
USB type B:
L'interface gère la communication de données bidirectionnelle. La
transmission est lancée avec la commande Control B.
Transmission des données:
Les valeurs de mesure peuvent être réceptionnées et mémorisées
par un programme terminal (par exemple, HyperTerminal compris
dans la fourniture de Windows ®). Ou bien utilisez
Le programme standard (voir Fig. II.72) affiche la structure de base
d'un programme pour la sortie de la valeur de mesure.
Durées des signaux
Danger pour composants internes!
Les interfaces X31 et X32 sont conformes à l'isolation
galvanique du réseau
de la norme EN 50 178!
Ne brancher ou débrancher les connecteurs que quand
l'appareil est hors tension!
Fig. II.72 Programme standard pour la sortie de la
valeur de mesure avec Control B
Fig. II.73 Durées des signaux lors de la sortie de la
valeur de mesure avec la commande
Control B
10
L%=18
20
CLS
30
PRINT "V.24/RS-232-C"
40
OPEN "COM1:9600,E,7" AS#1
50
PRINT #1, CHR$ (2);
60
IF INKEY$<>""THEN 130
70
C%=LOC(1)
80
IF C%<L%THEN 60
90
X$=INPUT$(L%,#1)
100
LOCATE 9,1
110
PRINT X$;
120
GOTO 50
130
END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
Processus
Heure
Retard de mémorisation t
1
t
1
≤
1 ms
Sortie de la valeur de mesure après t
2
t
2
≤
50 ms
Durée de régénération t
3
t
3
≥
0 ms
