68
II Mise en service, caractéristiques techniques
II – 1 Montag
e et r
accor
dement électr
ique
Maintenance préventive ou réparation
Aucune maintenance préventive particulière n'est requise. Nettoyer
l'appareil avec une étoffe sèche et non pelucheuse.
Raccorder les systèmes de mesure
Le ND 287 travaille avec les systèmes de mesure suivants:
 Systèmes de mesure incrémentaux avec signaux de sortie de forme
sinusoïdale (interface 11 µAcc ou 1 Vcc)
 Systèmes de mesure absolus avec interface bidirectionnelle
EnDat 2.1/2.2- (la résolution avec une interface EnDat 2.1 est
limitée, car les signaux incrémentaux sont ignorés).
 En option: Capteur analogique avec interface ±10 V-
Les slots destinés aux modules d'entrée pour systèmes de mesure
sur la face arrière du coffret sont désignés par X1 et X2.
Connecteur Sub-D X1/X2 (15 broches, femelle) pour les signaux
d'entrée suivants
Risque de décharge électrique!
 Ne faites effectuer les réparations que par un personne
habilitée!
 Coordonnées de notre Service Après-Vente: voir
dernière page de ce Manuel d'utilisation.

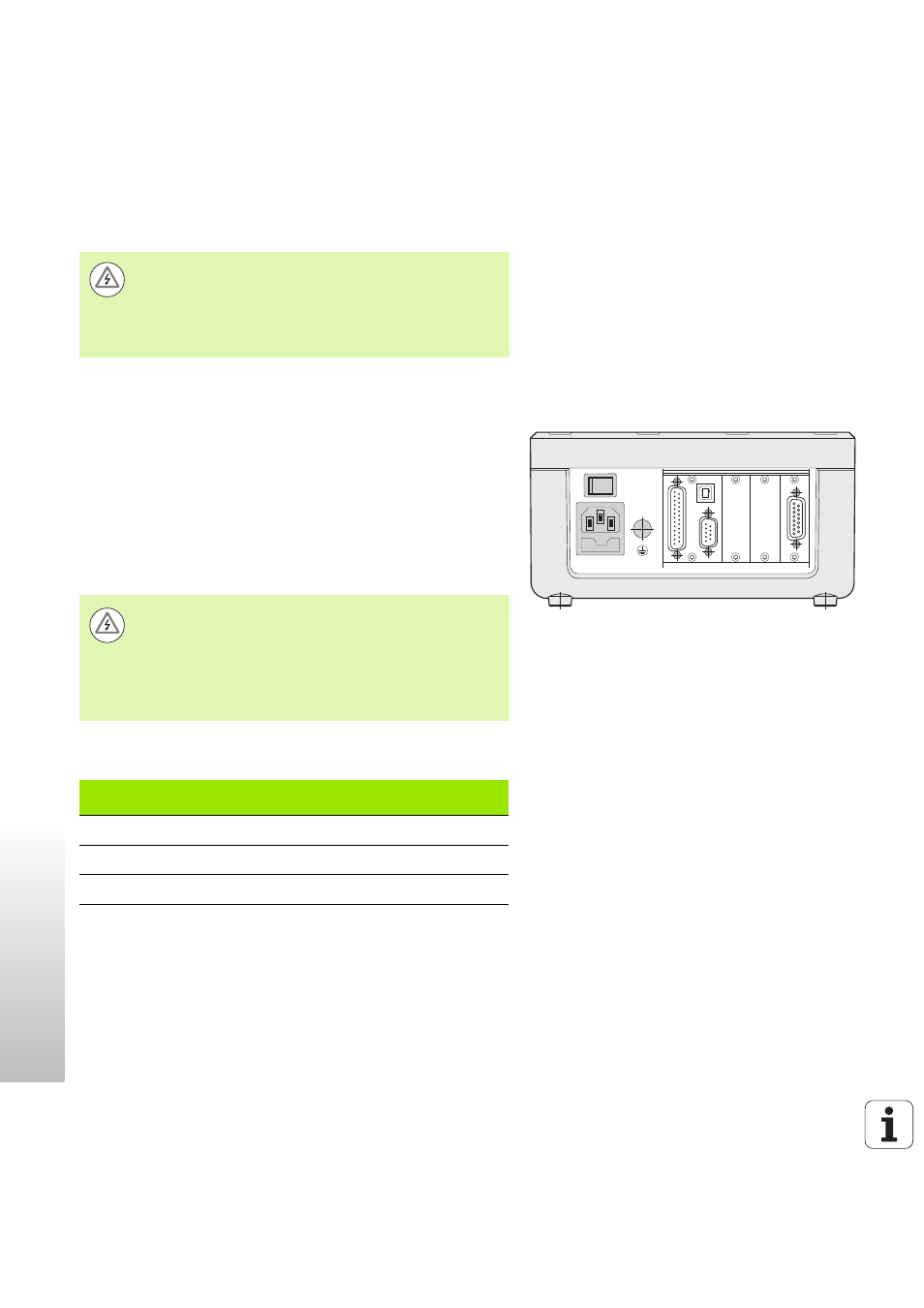

Fig. II.5 Raccordements
X1
X2 X26
(X27)
X32/X31 X41
Risque de décharge électrique!
Les interfaces X1 (et en option X2) sont conformes à
l'isolation électrique du réseau d'après la norme EN
50 178!
Ne brancher ou débrancher les connecteurs qu'après mise
hors tension de l'appareil!
Signal d'entrée
Longueur de
câble max. Fréquence d'entrée
max.
11 µAss 30 m 100 kHz
1 Vcc 60 m 500 kHz
EnDat 2.1/2.2 100 m -
