58
I Travail à l'aide de la visualisation de cotes ND 287
I – 6 Classification
I – 6 Classification
Fonction Classification
En mode Classification, le ND 287 compare la valeur affichée à une
limite supérieure ou inférieure de classification et affiche le résultat de
la classification avec une valeur en couleur et aussi (et dans la même
couleur) sur la barre d'état.
 en vert: Symbole allumé: =
Les valeurs en vert sont à l'intérieur des limites de classification.
 en rouge: Symbole allumé: < ou >
Les valeurs en rouge sont inférieures à la limite inférieure de
classification définie ou supérieures à la limite supérieure de
classification définie.
Le ND 287 délivre le résultat de la classification simultanément sur
deux sorties à commutation (plots 17 et 18) du connecteur X41 (voir
„Sorties à commutation au connecteur Sub-D X41” à la page 96):
 Le plot 17 est actif si la valeur affichée est inférieure à la limite
inférieure de classification.
 Le plot 18
est actif si la valeur affichée est supérieure à la limite
supérieure de classification.
Le mode de classification regroupe donc trois catégories:
 Dans les tolérances
 Supérieur aux tolérances
 Inférieur aux tolérances
Par conséquent, les limites de classification correspondent aux limites
de tolérance du contrôle SPC.

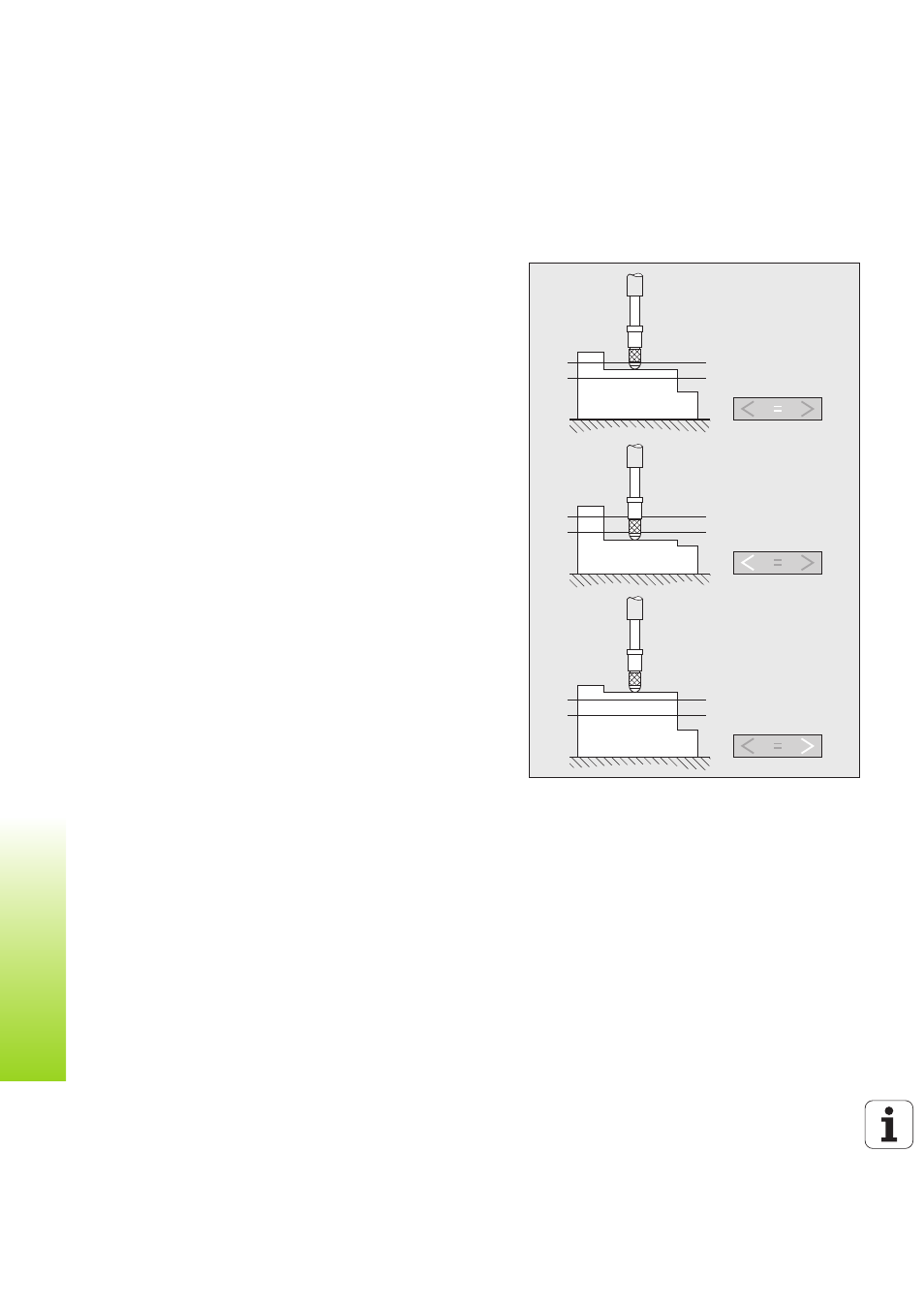

Fig. I.65 Affichage d'état pour la classification
