I Travail à l'aide de la visualisation de cotes ND 287
I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)

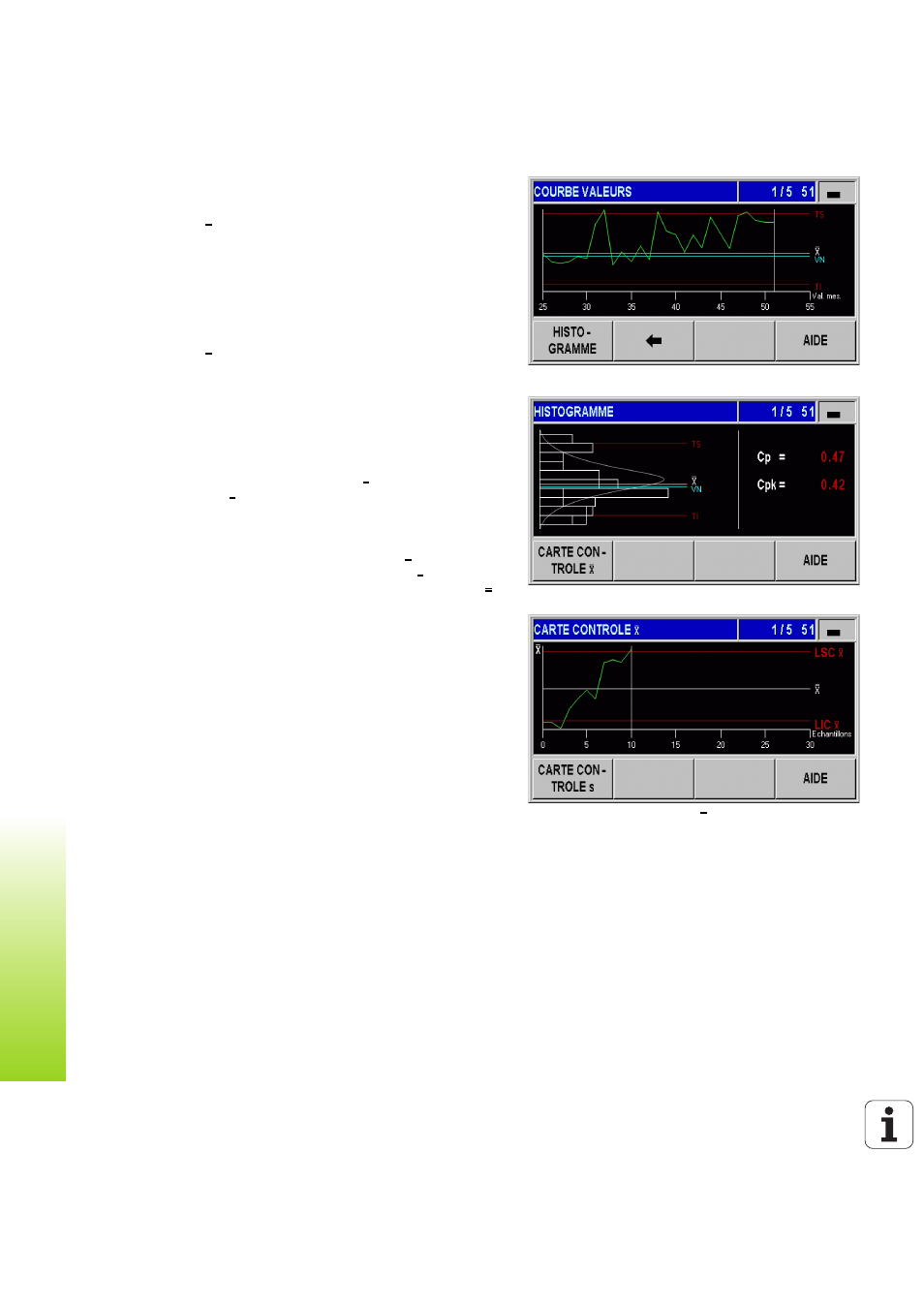

Appuyez sur la softkey COURBE VALEURS pour afficher les valeurs
mesurées sous la forme d'un graphique où la tolérance inférieure TI,
la tolérance supérieure TS, la cible (tolérance moyenne) SM et la
valeur moyenne
sont dessinées. Le diagramme représente les
30 dernières valeurs mesurées
. Avec les softkeys
⇐
et
⇒
, vous
pouvez faire défiler vers l'avant ou l'arrière 25 valeurs de mesure à
la fois.
Appuyez sur la softkey HISTOGRAMME pour afficher
l'histogramme des valeurs mesurées. Toutes les valeurs de mesure
enregistrées sont classées dans dix classes. En outre, les
tolérances TI et TS ainsi que la cible (tolérance moyenne) SM et la
valeur moyenne
y sont représentées. Lorsque la SPC est
relancée et dès qu'il dispose de suffisamment de valeurs mesurées
(au moins la moitié du produit du nombre d'échantillons/des valeurs
par échantillon), le ND 287 ajoute également à l'histogramme la
fonction de densité de probabilité
. A droite de l'histogramme, le
ND 287 calcule les indices de capabilité du processus cp et cpk.
Ces valeurs vous permettent d'évaluer la sécurité du processus
dans le cadre des spécifications définies.
Appuyez sur la softkey CARTE CONTROLE , pour afficher la carte
de valeur moyenne
( ). Celle-ci stipule la valeur moyenne d'un
échantillon; les 30 dernières valeurs sont visibles. Avec les softkeys
⇐
et
⇒
, vous pouvez faire défiler vers l'avant ou l'arrière 25 valeurs
de mesure à la fois. La carte de contrôle indique en outre la limite
inférieure de contrôle pour la valeur moyenne LIC , la limite
supérieure de contrôle pour la valeur moyenne LSC
ainsi que la valeur moyenne de toutes les valeurs mesurées
y
sont représentées. Pour l'analyse de cette carte de contrôle, le
franchissement en plus ou en moins des limites de contrôle ainsi
que la position des différentes valeurs moyennes revêtent une
importance significative. Par exemple, il est intéressant de pouvoir
percevoir une tendance ou une série. Vous pouvez vous procurer
d'autres informations en consultant la littérature spécialisée ou la
norme DIN ISO 21747.
Fig. I.50 Courbe de valeurs
Fig. I.51 Histogramme
Fig. I.52 Carte de contrôle x
