1. Enfichez un cavalier sur la String Monitor Unit
supérieure du dernier Sunny String-Monitor de
chaque string.
2. Si des cavaliers sont enfichés sur les String Monitor Unit des autres Sunny String-Monitor du
string, retirez-les.
3. Assurez-vous que la résistance de terminaison située au niveau du concentrateur du
Sunny Central est enfichée dans la prise RJ45 « 485 Out ».
7.2.3 Notation du numéro de série des Piggy-Back pour le
traitement de données
Le numéro de série des Piggy-Back pour le traitement de données permet l'identification des String
Monitor Unit. La position du numéro de série dépend de la version de fabrication du Piggy-Back pour
le traitement de données.
Les numéros de série de tous les Piggy-Back pour le traitement des données de tous les
Sunny String-Monitor doivent être notés dans le protocole de mise en service. Vous avez besoin des
numéros de série pour la détection des Sunny String-Monitor.

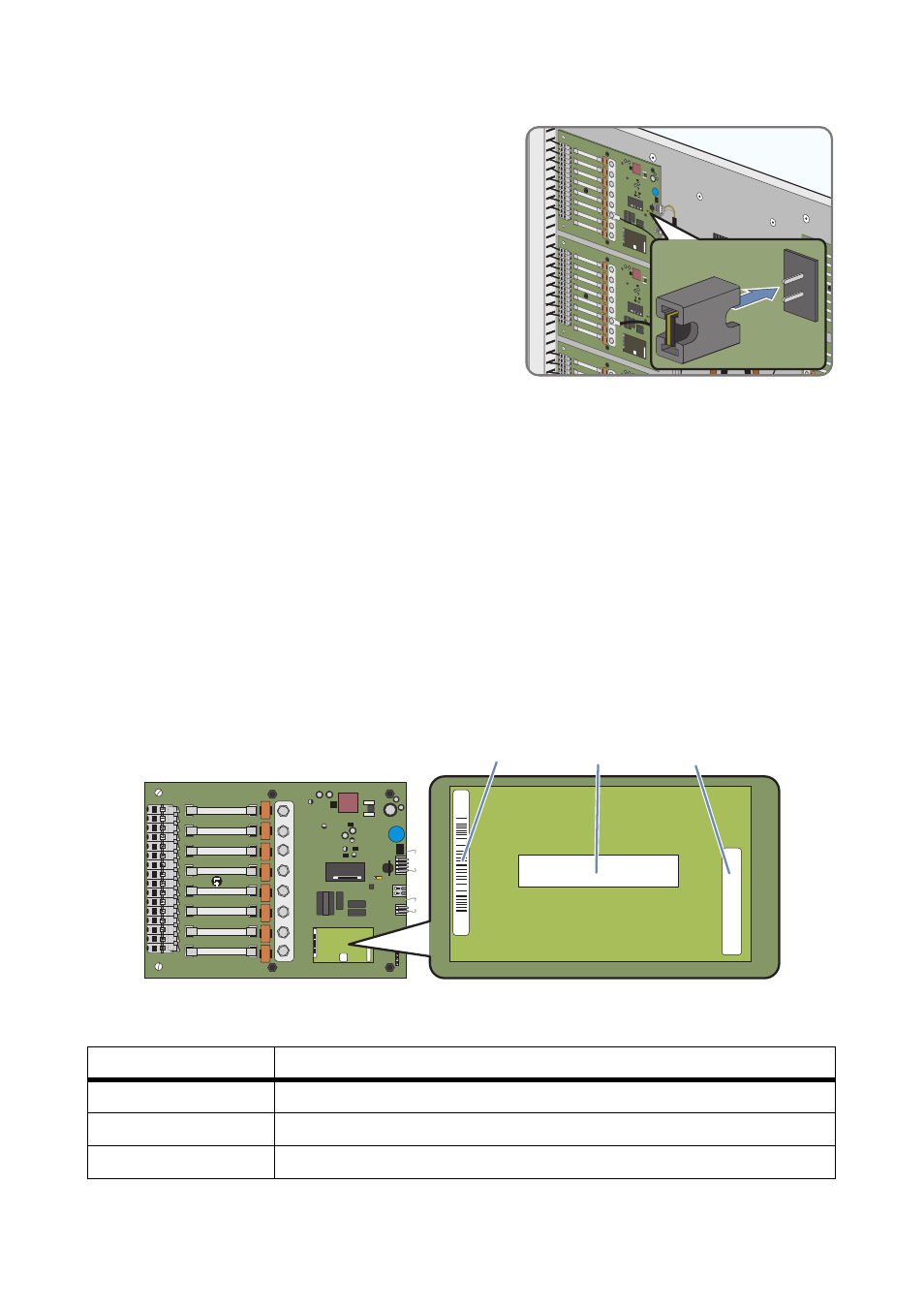

Figure 18: Positions possibles du numéro de série
• Identifiez les numéros de série et notez-les dans le protocole de mise en service.
Position Désignation
A Numéro de série à gauche
B Numéro de série au milieu
C Numéro de série à droite
A B C
