6 Raccordement électrique SMA Solar Technology AG
34 SSM16-24-IA-IFR105120 Instructions d’installation
✖ Le cordon dénudé n'est pas visible dans la chambre du serre-câble ?
Le cordon dénudé n'est pas inséré correctement.

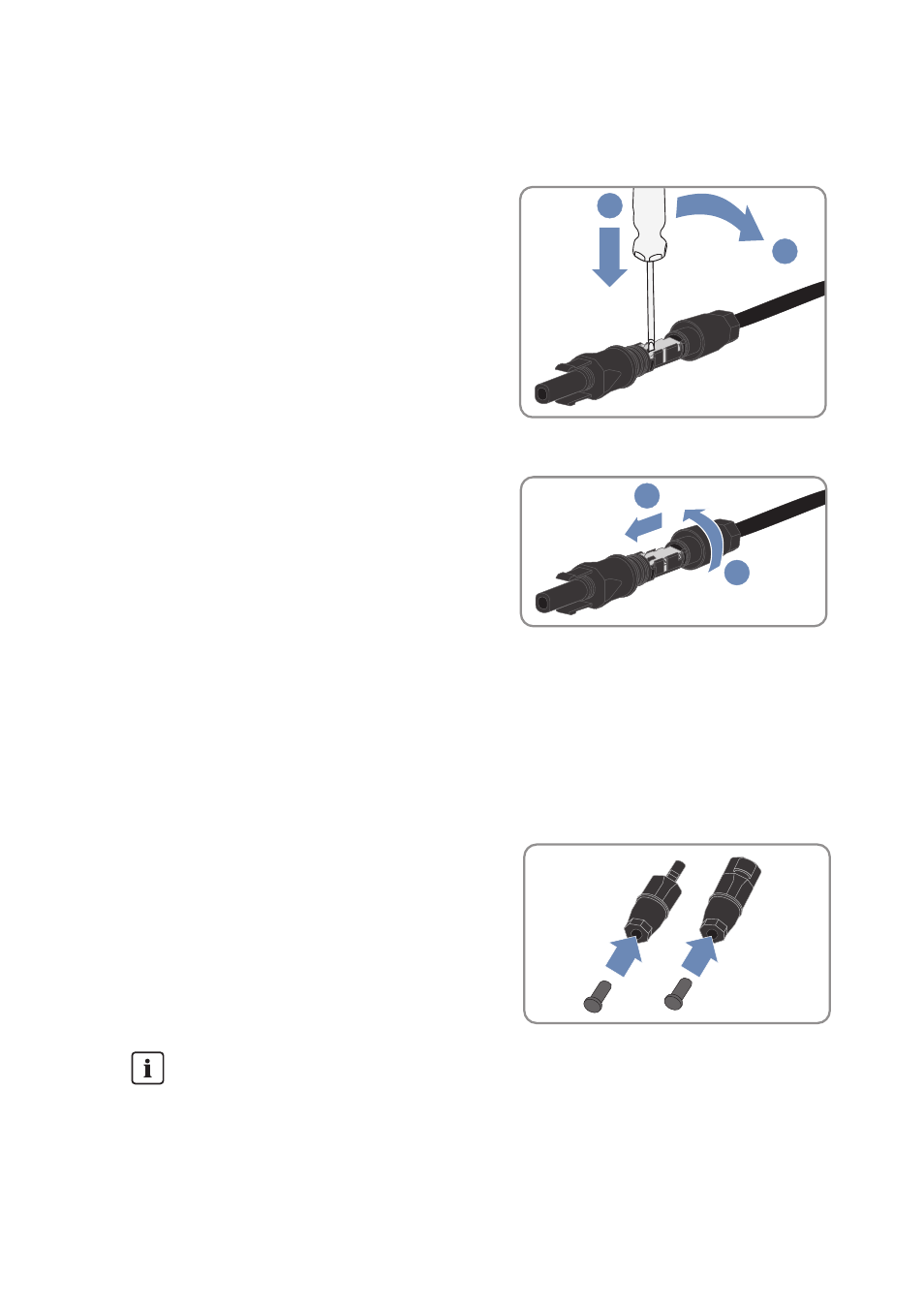

• Desserrez le serre-câble. Pour cela, insérez
un tournevis possédant une lame de
3,5 mm de largeur dans le serre-câble et
ouvrez-le en faisant levier.
• Sortez le conducteur isolé et recommencez au point 2.
4. Poussez la vis dans le filetage et serrez-la
(couple de 2 Nm).
Raccordement des connecteurs DC SUNCLIX au Sunny String-Monitor
1. Retirez tous les bouchons de transport de tous les connecteurs DC.
2. Raccordez les connecteurs DC assemblés au Sunny String-Monitor.
☑ Les connecteurs DC s'encliquettent de façon audible.
3. Assurez-vous que tous les connecteurs DC sont bien serrés.
4. Insérez des bouchons d'étanchéité dans les
connecteurs DC inutilisés. Vous étanchez ainsi les
connecteurs DC.
Bouchons d'étanchéité
Les bouchons d'étanchéité fournis ne sont prévus que pour les connecteurs DC.
• N'insérez pas les bouchons d'étanchéité dans les entrées DC du
Sunny String-Monitor.
+
