6 Raccordement électrique SMA Solar Technology AG
30 SSM16-24-IA-IFR105120 Instructions d’installation
6 Raccordement électrique
6.1 Aperçu de la zone de raccordement

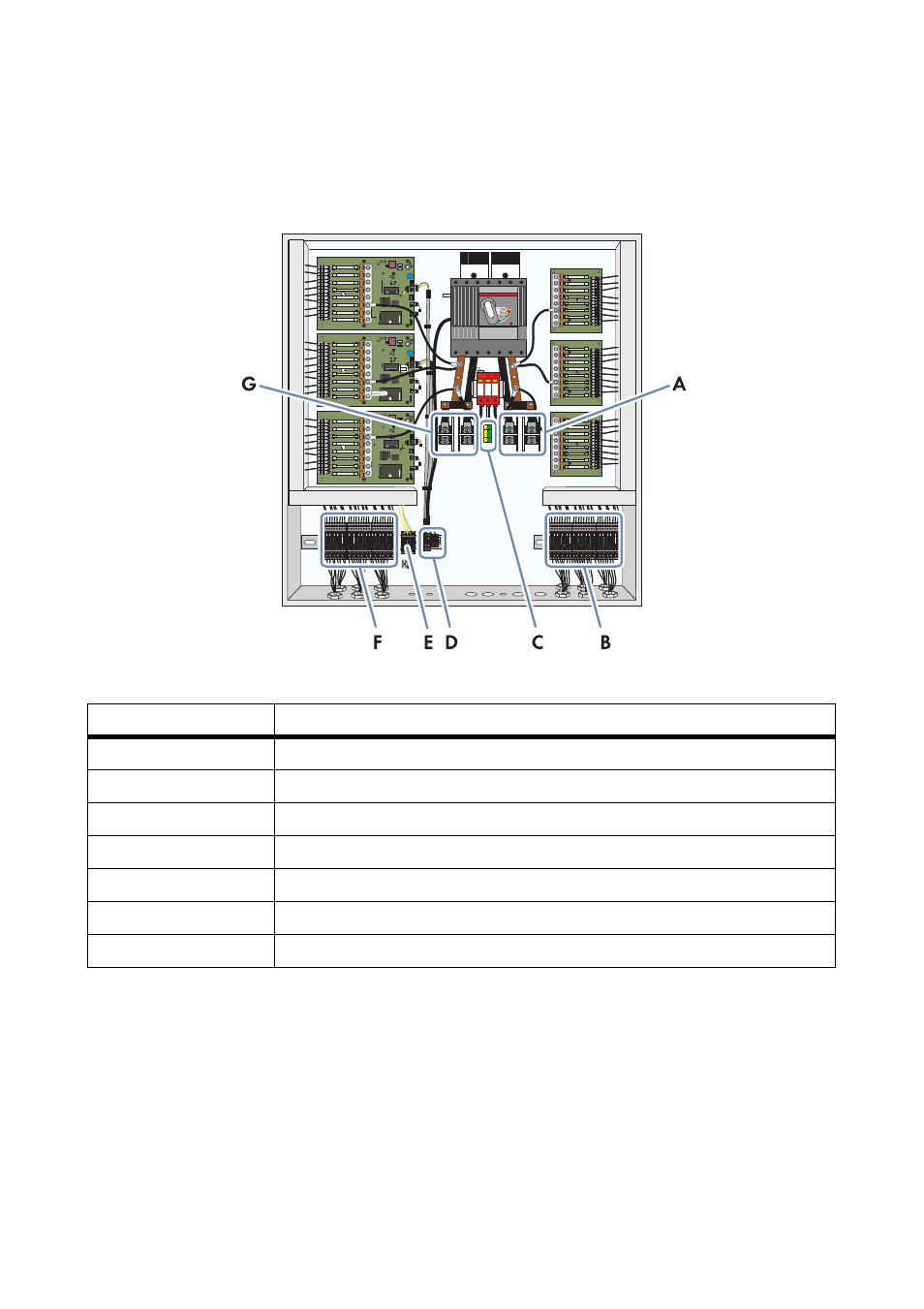

Figure 10: Bornes de raccordement
Position Désignation
A Borne du câble principal DC, pôle −
B Bornes de string DC, pôle −
C Borne du câble de mise à la terre
D Borne pour le déclenchement à distance
*
* En option
E Borne du câble de données
F Bornes de string DC, pôle +
G Borne du câble principal DC, pôle +
