6. Raccordez le câble de mise à la terre à la terre à proximité du Sunny String-Monitor, par
exemple à l'aide d'une barrette de terre.
6.5 Raccordement du câble de données
6.5.1 Sélection du câble de données
Le câble de données assurant la communication RS485 et l'alimentation en tension relie le
Sunny String-Monitor au Sunny Central.
• Pour la transmission des données de la communication RS485 et l'alimentation en tension
+55 V
DC
, utilisez un câble commun de type Li2YCYv (TP) 4 x 2 x 0,5 mm.
6.5.2 Raccordement du contact blindé du câble de données
1. Retirez le plot de remplissage du presse-étoupe.
2. Introduisez les câbles de données à l'intérieur du boîtier via le presse-étoupe.
3. Dénudez les câbles de données.

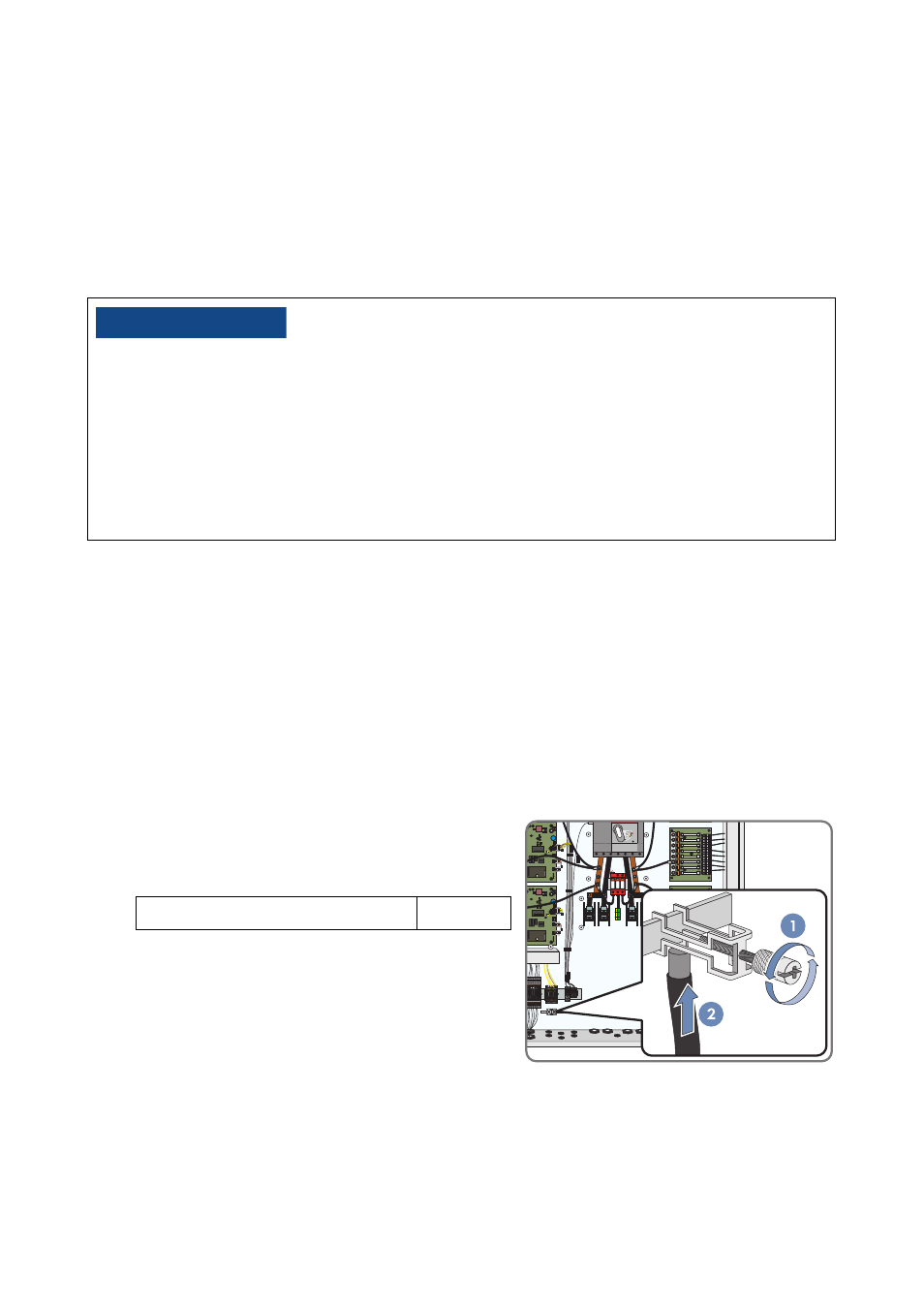

4. Desserrez la vis moletée des serre-câbles de
blindage et faites passer les câbles à travers. Posez
ce faisant les blindages sur les rails de blindage.
5. Serrez les serre-câbles de blindage à la main uniquement. Vous évitez ainsi tout
endommagement de l'isolation.
6. Serrez le presse-étoupe.
136%&/$&
Endommagement de l'électronique par pose incorrecte de câble.
Pour que le Sunny String-Monitor et le Sunny Central puissent fonctionner sans dysfonctionnements,
les directives CEM doivent être respectées.
• Posez le câble principal DC/AC et le câble de données séparément en respectant un écart
entre eux supérieur à 400 mm.
• Posez le blindage du câble de données de manière qu'il soit en contact avec le Sunny Central
et avec le Sunny String-Monitor.
Diamètre maximal du blindage 8 mm
