SMA Solar Technology AG 7 Mise en service
Instructions d’installation SSM16-24-IA-IFR105120 45
7.2.2 Terminaison du câble de données
Le dernier Sunny String-Monitor d'un string et le dernier concentrateur du Sunny Central doivent être
terminés.
À la livraison, les Sunny String-Monitor ne sont pas terminés, ceci permettant une configuration libre
sur place. À la livraison, les concentrateurs du Sunny Central sont terminés.

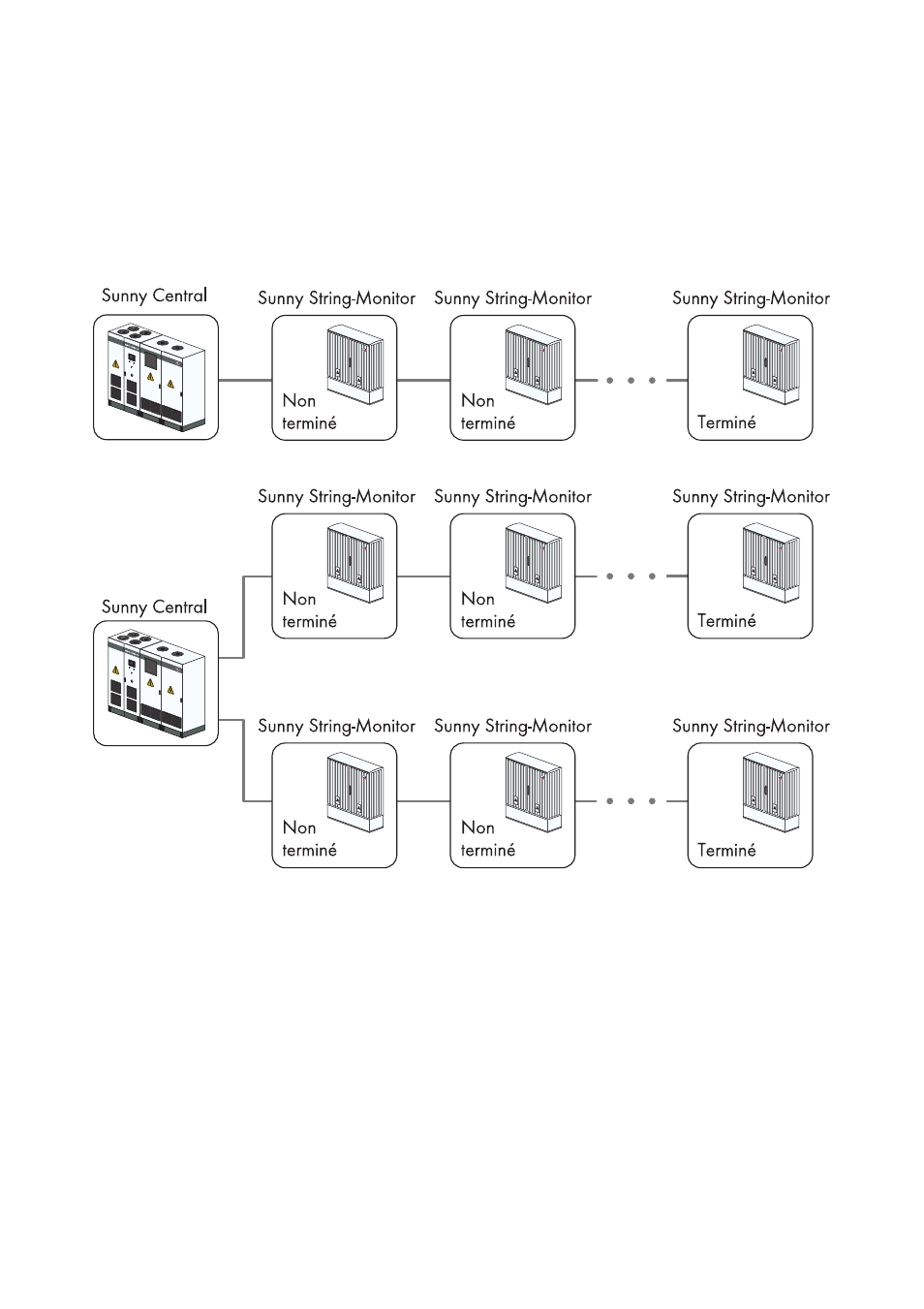

Figure 17: Terminaison du câble de données (exemple)
Condition préalable :
☐ Tous les Sunny String-Monitor d'un string sont raccordés au bus RS485 (voir chapitre
6.5.3 « Raccordement des câbles de données au Sunny String-Monitor », page 38 et chapitre
6.5.4 « Raccordement du câble de données au Sunny Central », page 39).
