3 Description du produit SMA Solar Technology AG
14 SSM16-24-IA-IFR105120 Instructions d’installation
3 Description du produit
3.1 Sunny String-Monitor SSM16-11/SSM24-11
Le Sunny String-Monitor est un sous-distributeur DC permettant le raccordement en parallèle de
plusieurs Strings. Le Sunny String-Monitor surveille les courants d'entrée des Strings et reconnaît les
défaillances.

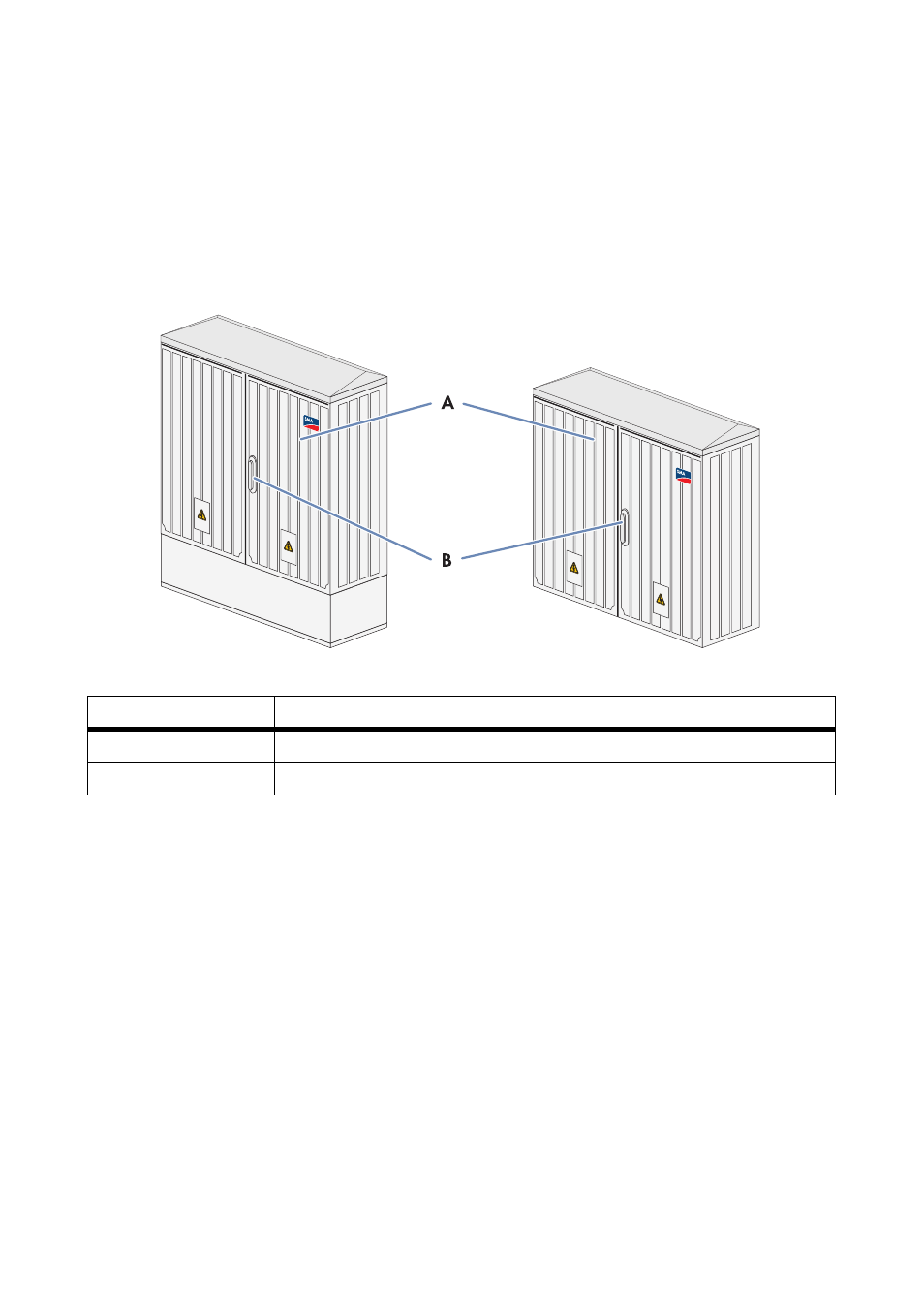

Figure 2: Montage du Sunny String-Monitor
Les courants string sont surveillés par la carte de mesure String Monitor Unit qui se trouve dans le
Sunny String-Monitor. La carte de mesure est dotée d'un Piggy-Back intégré permettant le traitement
des données. Le Piggy-Back pour le traitement des données assure la gestion des courants string ainsi
que le paramétrage de la carte de mesure.
Les fusibles string, dont le Sunny String-Monitor est doté, protègent les panneaux des strings PV contre
les courants de retour.
3.2 Surveillance des courants string
La surveillance des courants string est assurée par la carte de mesure String Monitor Unit (SMU). La
String Monitor Unit mesure les courants string et calcule en continu les valeurs moyennes des courants
string. La SMU compare alors les courants string aux valeurs moyennes. Lorsqu'un courant string
dépasse la valeur moyenne de plus de la tolérance réglée, l'avertissement 380 « SMU » est affiché.
Position Désignation
A Portes
B Serrures des armoires de commande
