6 Raccordement électrique SMA Solar Technology AG
40 SSM16-24-IA-IFR105120 Instructions d’installation
Sur les Sunny Central des séries CP et HE-20, le Sunny String-Monitor peut être raccordé par le biais
de son propre bornier (pour de plus amples informations sur le raccordement des Sunny
String-Monitor aux Sunny Central des séries CP et HE-20, voir les instructions d'installation de
l'onduleur respectif). Il existe 3 bornes de communication, chacune permettant de raccorder jusqu'à
10 Piggy-Backs pour le traitement des données.

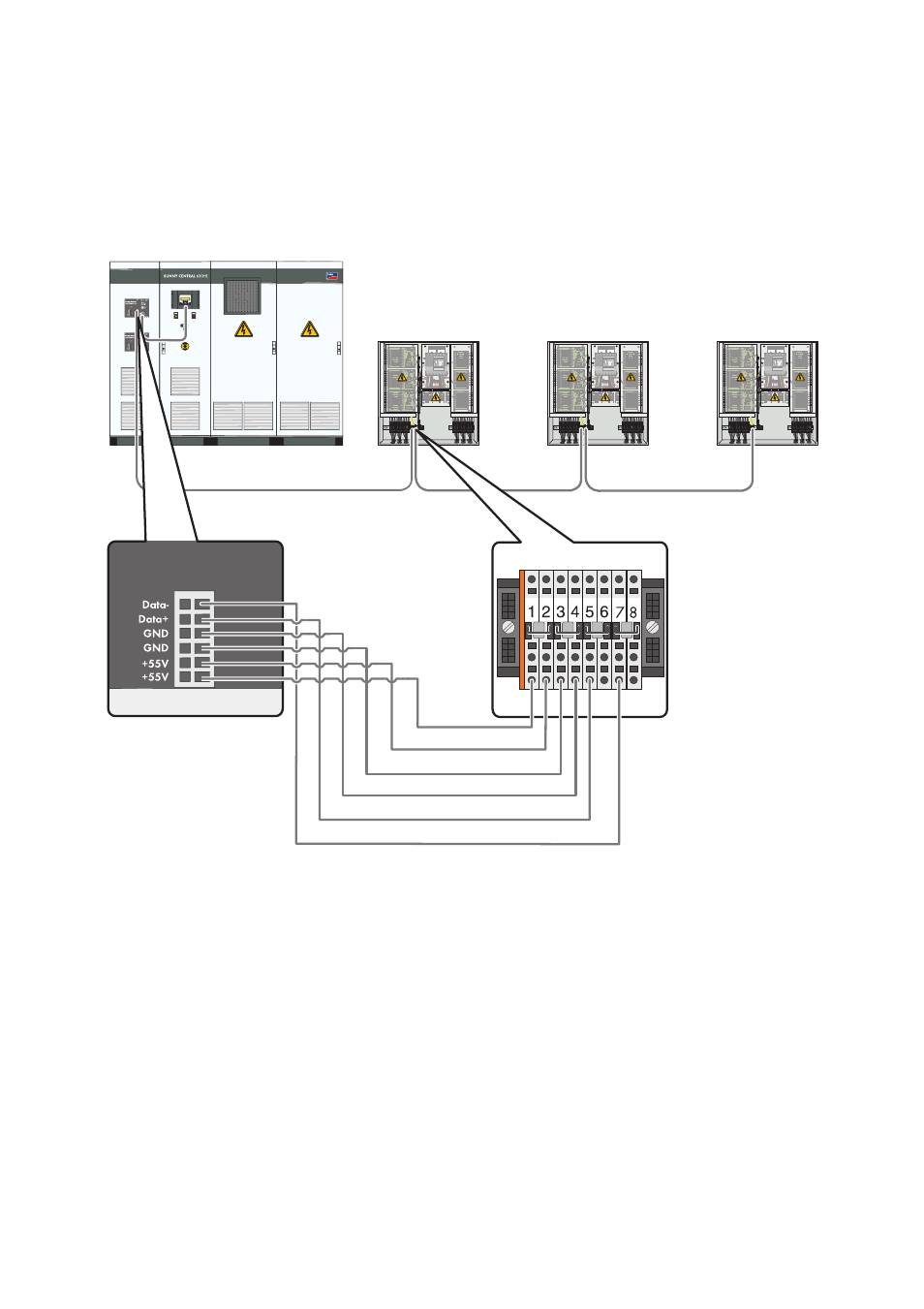

Figure 15: Raccordement des câbles de données entre le Sunny Central de la série HE-11 et les
Sunny String-Monitor
1. Introduisez le câble de données dans le Sunny Central (voir les instructions d'installation du
Sunny Central respectif).
2. Dénudez les conducteurs isolés du câble de données sur 8 mm.
3. Retirez l'autocollant placé dans la zone de raccordement du concentrateur.
4. Raccordez les conducteurs isolés dénudés du câble de données aux bornes du concentrateur
conformément au schéma électrique du Sunny Central. Respectez ce faisant l'affectation des
bornes du câble de données.
